电容补偿柜电容容量计算公式

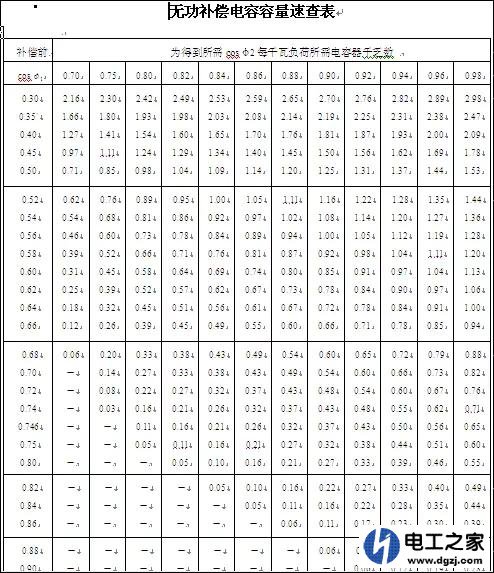

1、假设知道你现在的有功功率（或视在功率）及其功率因数，只有这两个数据知道了，才能计算补偿需要的电容量。计算方法是用三角函数。通常，为了简化计算，工程师们制作了一个数表，根据现在的功率因数直接查表，用查表得出的数据乘现在的有功功率，就得到了需要补偿的无功量，或者再换算成电容量。等等。后面的附图是需求表。
2、依照经验数据，从变压器容量来计算；一般的，我们是按照变压器容量的30%～50%来取补偿量。再依据用电设备的特性，确定最终取值。目前电网中谐波较多，建议取值向大的方向偏，签于现在电容器价格低廉，谐波环境下它有容易老化，所以电容量大一点好。 谐波是很讨厌的，建议补偿装置中加电抗器。电抗器的容量，要依据现场谐波情况来定了。网上类似资料很多，你不妨查找一下。
其次，要确定柜子中采用多少个电容器，这需要在补偿细度、成本、电容器标准容量等等参数之间来折中。就是说，如果想补偿细度好（补偿精确一点），哪路数就要多一些，当然成本也会高一些。不过现在材料成本所占比重已经很小了，所以建议路数多一点好。假如按前面计算，需要300Kvar的总补偿量，不妨分10路，每路就是30Kvar。
