计算电路等效电阻的变换公式

计算电路等效电阻的变换公式

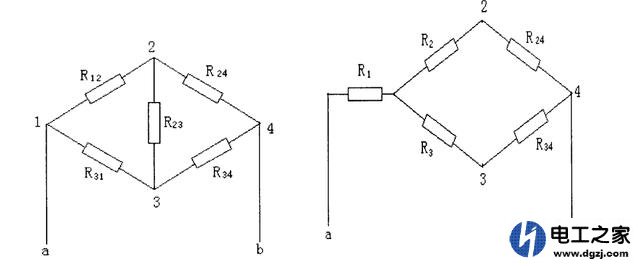

这个电路的变换是运用了电路原理中的丫/△等效变换得来的！

变换公式如下：
R1=R31×R12/（R12 R23 R31）
R2=R23×R12/（R12 R23 R31）
R3=R31×R23/（R12 R23 R31）
综合以上公式便可以算出来，整个电路的等效电阻为：
R2和R24串联组合与R3和R34的串联组合并联之后再与R1串联！
先算R2和R24串联组合与R3和R34的串联组合并联这一块
R2*=((R2 R24)*(R3 R34))/(R2 R3 R24 R34)
最后整个电阻的阻抗为R*=R2* R1
即：R*=((R2 R24)*(R3 R34))/(R2 R3 R24 R34) R1
