以250KVA变压器（高）来说，平圴视在功率因数0.75、无功补偿将功率因数提高到0.95为例。
250KVA变压器满载功率：
P＝250×0.75＝187.5(KW)
功率因数0.75时的无功功率：
Q1＝根号(S1×S1－P×P)＝根号(250×250－187.5×187.5)≈165(Kvar)
将功率因数提高到0.95时的视在功率：
S2＝187.5/0.95≈197(Kva)
无功功率：
Q2＝根号(S2×S2－P×P)＝根号(197×197－187.5×187.5)≈60(Kvar)

需电容无功补偿量：
Qc＝Q1－Q2＝165－60＝105(Kvar)

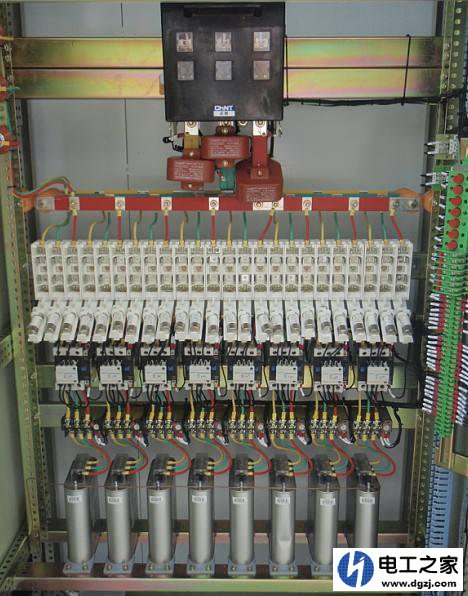

按每个补偿电容量为18Kvar分6路共108Kvar应用，补偿电容额定电压为0.45KV(450V)计算，总电流：
I＝Qc/1.732U＝108/(1.732×0.45)≈138(A)
选择的是200～350A的刀熔开关，每路应用的断路器为40A。
