漏电保护器结构及工作原理接线图
|

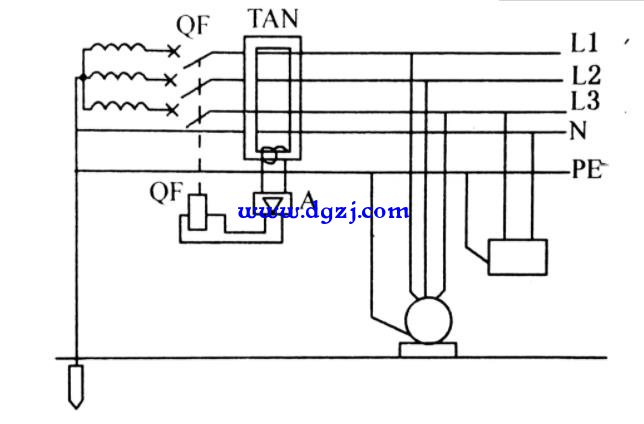

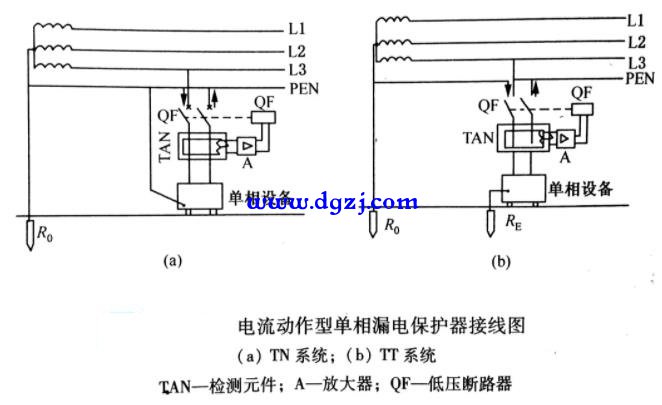

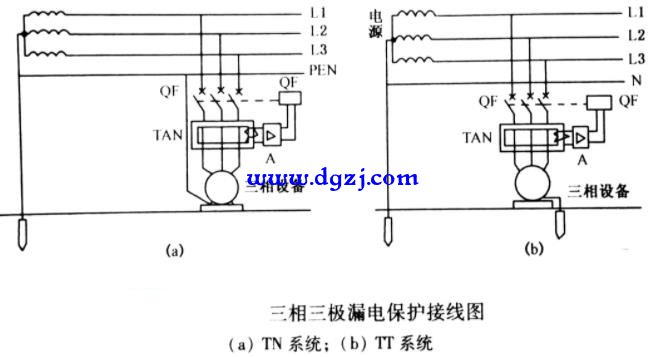

一、漏电保护器的结构 ![]() 如上图所示,当电气设备绝缘完好、正常工作时,流入用电设备的电流和从用电设备流出的电流相等,这样在检测元件电流互感器环形铁芯中所感应的磁通量等于零,此时电流互感器的二次线圈没有感应电压输出,漏电保护器不动作。 当用电设备绝缘损坏发生漏电时,漏电电流将通过PE线、接地线或通过通过人体流回电源中性点,这样电源的两根导线的电流将不同,来的电流大,回去的电流小,这个电流差将在检测元件电流互感器的环形铁芯中感应磁通,在二次线圈上感应电压,这个电压将加在漏电保护器的脱扣线圈上,当漏电电流达到规定动作值时,脱扣线圈推动脱扣器使漏电保护开关动作,迅速断开电源,从而达到保护目的。为了使漏电电流有足够的脱扣驱动力,可在互感器二次线圈输入端加一级电子放大器。 ![]() 如上图所示,三相三极漏电保护器用于支线上保护三相用电设备。当电气设备绝缘完好,电路正常工作时,无论三相负载是否平衡,各相电流的相量和等于零,各相工作电流在检测元件电流互感器环形铁芯中所感应的磁通相量和也等于零。此时电流互感器的二次线圈没有感应电压输出,漏电保护器不动作。 当被保护支路电气设备损坏或有其他接地漏电故障时,将有一部分电流经PE线、接地线或通过人体流回中性点,这样三相电流的相量和不等于零,互感器环形铁芯中所感应的磁通相量和也不等于零。此时在检测元件电流互感器的二次线圈上感应电动势经放大器放大后,加在漏电保护器的脱扣线圈上,当漏电电流达到额定漏电动作电流时,推动脱扣器动作,使主开关迅速切断电源。 ![]() 如上图所示,三相四极漏电保护器用于保护干线和保护整个供电系统,漏电保护器用于TN系统中,从安装漏电保护装置的地点起,TN-C系统改为TN-S系统,即保护零线PE必须工作零线N严格分开,使供电系统成为TN-C-S系统。安装时应注意将相线和工作零线N穿过漏电保护装置的互感器,但不可将保护零线PE穿过电流互感器。在电气设备绝缘完好、正常工作时,无论负载三相是否平衡,穿过电流互感器的电流相量和为零。此时工作电流在电流互感器环形铁芯中所感应的磁通相量和也等于零。互感器的二次线圈上没有感应电压输出,漏电保护器不动作。 当被保护的电气设备,无论是三相设备还是单相设备绝缘损坏发生漏电时,将有一部分电流经PE线或通过人体流回中性点,使穿过互感器中的电流相量和不等于零,互感器环形铁芯中所感应的磁通相量和也不等于零。此时在电流互感器的二次线圈上将产生感应电压,经放大后加在漏电保护器的脱扣线圈上。当漏电电流达到额定动作电流值时,推动脱扣器动作,使主开关迅速切断电源。 |
