单片机驱动MOS管的条件

单片机驱动MOS管是根据控制需要的问题，而不是能不能的问题。在有的场合可以用单片机直接驱动MOS管的，而在有的控制场合就不适合直接用单片机驱动MOS管，下面我们来谈谈这方面的问题。

单片机直接驱动MOS管的条件

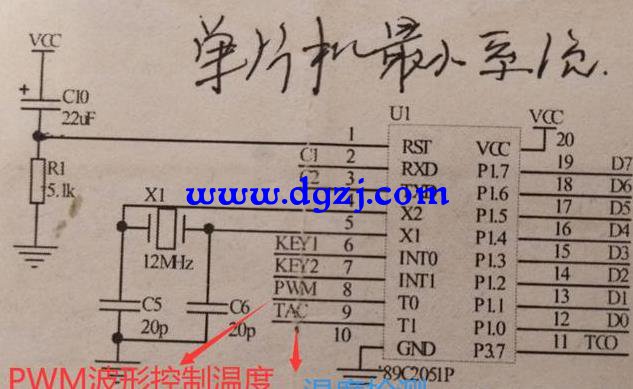

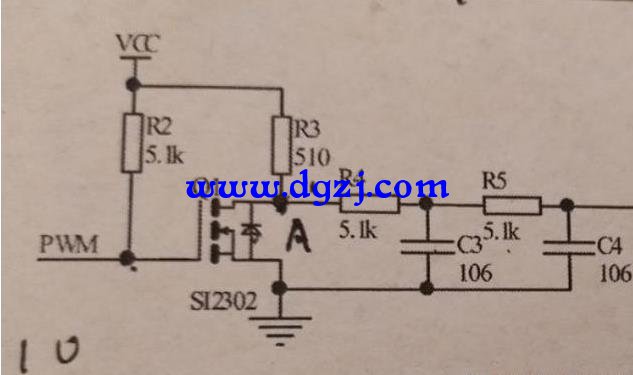

前一段时间我在维修一个加热用的小型家用电器，它里面的电路就是用一个20引脚的AT89C2051单片机控制I/O口直接去控制两个MOS管。一个单片机的P3.0口输出PWM波形去控制场效应管的导通与关闭，其单片机控制图如下图所示。

当P3.0脚输出的PWM为高电平的时候，场效应管导通，持续增高温度值。通过这个例子可以看出在一些驱动功率不是很高的场合，对于小功率的MOS管来说，它是可以用单片机I/O口直接控制的。我们知道对于小功率的场效应管它的栅极Ugs电压不需要很高电压就可以完全控制场效应管良好的导通了。因此在对一些小型场效应管所控制功率比较小的场合，我们可以用单片机I/O口直接控制场效应管。
不能用单片机I/O口直接控制场效应管的场合

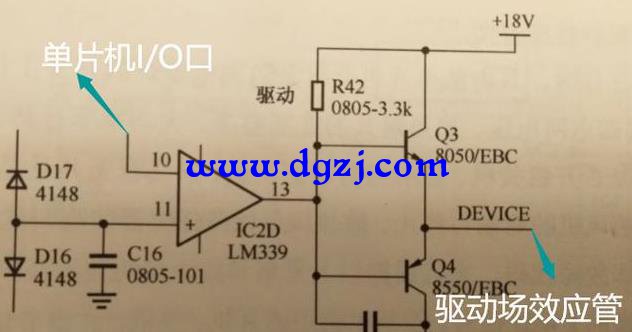

我们知道场效应管是一种压控型器件，对于大功率场效应管要想使它充分导通，就要给栅极一个较高的电压，例如我在维修电磁炉时就可以看到，作为控制LC振荡的绝缘栅场效应管（IGBT），它需要18V的电压才能满足绝缘栅场效应管的驱动要求，由于单片机的输出电压是5V，远远达不到场效应管导通的要求，因此就无法直接用单片机的I/O口去控制。这时电路就采用了两个三极管来组成推挽式的电路，去驱动场效应管。单片机先控制一个运放电路，然后再用三极管去驱动场效应管的，其原理图如下图所示。
由此可见，MOS管能不能用单片机I/O口直接去驱动，要看具体的电路来确定。当用到小功率的场效应管是可以直接用单片机去驱动的，我在维修中常见到的SOT-23封装的、TO-92封装的小型场效应管都可以用单片机I/O口直接驱动，对与大功率场效应管比如TO-220封装的大功率场效应管，则必须外加驱动电路才可以驱动它，用三极管作为驱动电路就是常见的一种类型。
