蜂鸣档测电阻响是好的坏的

我在维修电子电路时有时候需要测量电路的通与断，比如熔断器、PCB上的铜箔走线、以及芯片与其外围元件之间的连接关系，这都需要用万用表去测量，尤其是在不熟悉且集成度很高的电路板中，在测量各个元器件之间的关系时，使用万用表测量是十分方便的。在数字万用表上有一个二极管蜂鸣档位，对测量线路的通断是很有帮助的，今天我们来聊聊这方面的话题。

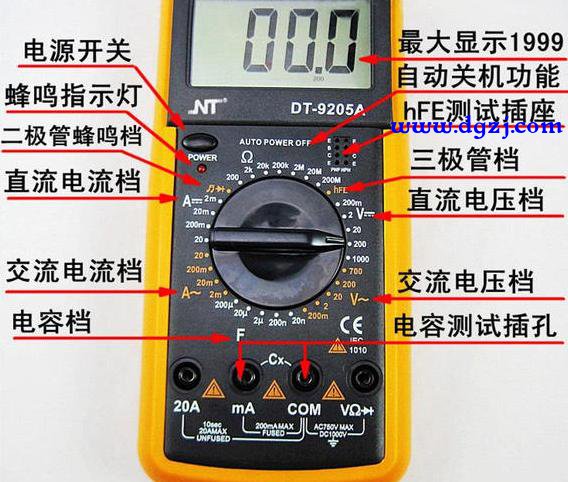

万用表上的二极管蜂鸣档

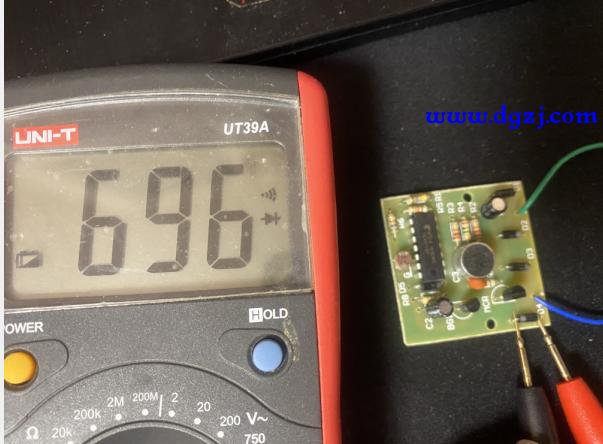

在数字万用表上有一个档位叫二极管蜂鸣档，它可以对二极管的通断进行测试，这个挡位可以测试二极管通断时的显示值。我们把档位打到二极管蜂鸣档时，当把红表笔与二极管的正极接触，黑表笔与二极管的负极接触时，此时万用表应该显示的是二极管的正向导通压降，此时所显示的数值应该在696，如下图所示。这个696数字并不代表二极管的阻值，它只是说明这个所测的二极管的正向压降大约在6.9V左右，它的材料是硅材料。如果测的是锗材料二极管的话，它所显示的数值应该是247左右，因为锗材料的二极管其正向压降为0.2V左右。

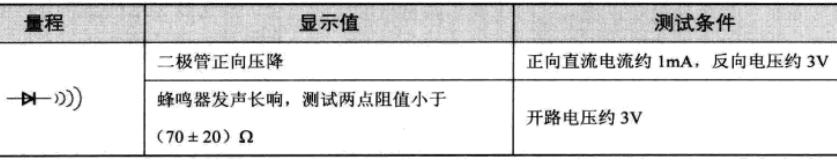

当把表笔调换再测量的话，数字万用表显示屏最左侧应该显示“1”的字样，这说明二极管的反向阻值为无穷大的。当我们在测量线路是否通断时，为了方便也会经常使用二极管蜂鸣档，当测试两点之间的阻值小于90欧姆到50欧姆时，蜂鸣器会发出长响的声音，这就说明电路是导通的，一般不用这个档位去测量电阻的阻值。

用万用表在电路板上测电阻的方法
用万用表测电阻时一定要用电阻档，测量时要注意不要在带电的情况下去测量电阻，如果是指针式万用表测量，还需要对万用表进行欧姆调零。在电路板上测量电阻时，为了避免引入别的支路上的阻值，导致较大的测量误差，我们一把都是拆下电阻的一端，然后再测量。
