直流电桥使用须知

一、直流单臂电桥

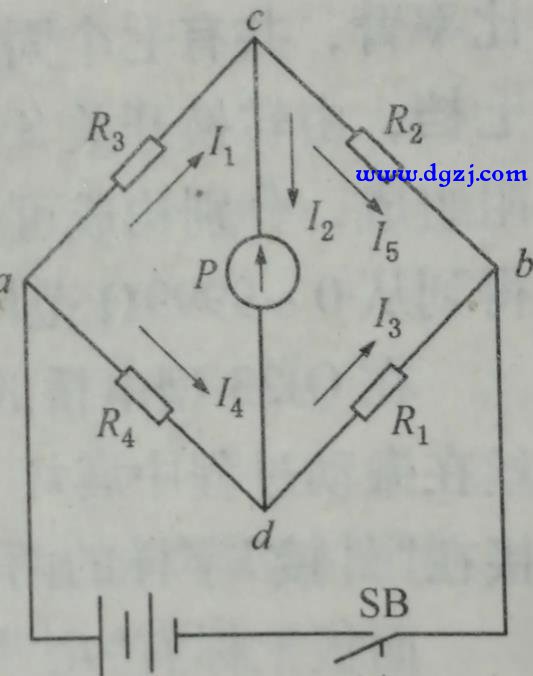

直流单臂电桥又称惠斯登电桥电路原理如下：

图中ac、bc、bd和da四条支路称为电桥的四个桥臂，其中一个桥臂接被测电阻Rx（R1），其余三个桥臂接标准电阻或可调电阻。在电桥的一个对角线上接入检流计P作为指零仪，另一个对角线上接入直流电源E。接通按钮SB后，调节标准电阻使检流计指示为零。这时Rx=R2/R3*R4 式中R2/R3称为比率臂，R4称为比较臂，比较臂的数值乘以比率臂的倍数，就是被测电阻的数值。
使用单臂电桥应注意以下几个问题：
1、使用前先将检流计上的锁扣打开，调节调零器把指针调到零位。
2、“Rx”和端钮与被测电阻的连线应采用较短粗的导线，并将漆膜刮干净，接头拧紧，避免采用线夹。因为接头接触不良将使电桥平衡不稳定，严重时还可能损坏检流计。
3 、估计被测电阻的大小，选择适当的桥臂比率，使比较臂的四档都能被充分利用。这样容易把电桥调到平衡，并能保证测量结果的有效数字。
4、在测量电感线圈（如电机、变压器绕组）的直流电阻时，应先按下电源按钮SB1，再按下接通检流计的按钮SB2。测量完毕，应先断开检流计按钮SB2，再断开电源，以免被测线圈的自感电动势造成检流计的损坏。
5、电桥线路接通后，如果检流计指针向“ ”方向偏转，则需增加比较臂电阻；如果指针向“-”方向偏转，则应减小比较臂电阻。
6、发现电池电压不足时应更换电池，否则将影响电桥的灵敏度。当采用外接电源时必须注意极性，将电源的正、负极分别接到“ ”、“-”端钮，且不要使电源电压超过电桥说明书上的电压规定值，否则有可能烧坏桥臂电阻。
7、电桥使用完毕应先切断电源，然后拆除被测电阻，再将检流计锁扣锁上，以防搬动过程中震坏检流计。
二、直流双臂电桥
直流双臂电桥又称凯尔文电桥，它是用来测量1Ω以下小电阻的常用仪器。双臂电桥能消除单臂电桥因连接导线电阻和接触电阻造成的测量误差，取得比较准确的测量结果。使用双臂电桥时，除遵守单臂电桥的注意事项外还应注意以下几个问题：

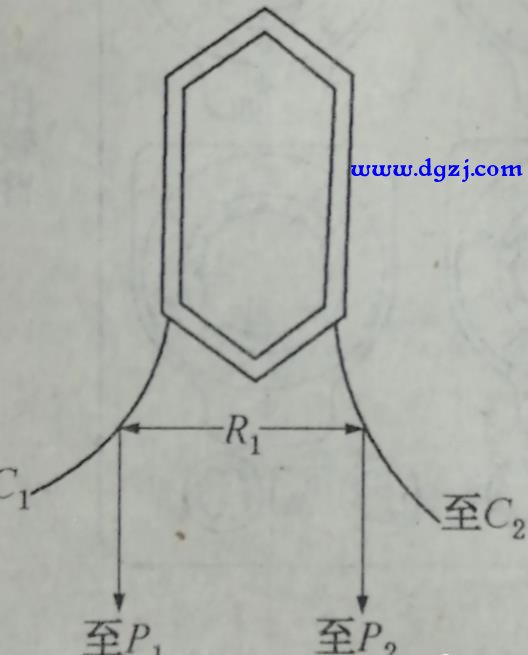

1、被测电阻的电流端钮应接电桥的C1、C2，电位端钮应接电桥的P1、P2。实际上被测电阻没有电流端钮和电位端钮，故测量时要从被测电阻引出四根线，如下图：
特别要注意被测电阻的电位端钮必须接在电流端钮的内侧，这时两个电位端钮之间的电阻就是被测电阻Rx。
2、直流双臂电桥工作电流较大，故测量时要迅速，以免电池耗电过大。
