​正确使用万用表，以下内容要知晓：
使用之前先调档，调不好档不测量。
根据估值选量程，测量电阻先调零。
测量时候别蛮干，下面几点记心间：
测量电阻莫带电；测量电容先放电；
测量电流要串联；测量电压须并联。
若是迷糊接错线，烧表又烧测试件。
测量直流要记清，黑笔接负红接正。
测量表盘放水平，读数指针要对正。
测量完毕不用想，随手将表打空档。
​一、表的结构
1、表头

表头是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度越高。测电压时的内阻越大，其性能就越好。
2、测量电路
测量电路是万用表实现多种电量测量、多种量程变换的电路，它能将各种待测电量转换为磁电系测量机构能接受的直流电流或直流电压。它由电阻、半导体元件及电池组成。
3、转换开关
是万用表实现多种电量、多种量程切换的元件，它由转轴驱动的活动触头与固定触头组成。
二、使用方法
1、准备工作
由于指针式万用表种类型式很多，在使用前要做好测量的准备工作。 1）熟悉转换开关、旋钮、插孔等的作用，检查表盘符号，“∏”表示水平放置，“⊥”表示垂直使用。

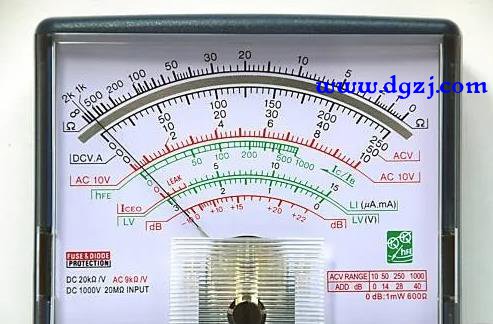

2）了解刻度盘上每条刻度线所对应的被测电量。
3）检查红色和黑色两根表笔所接的位置是否正确，红表笔插入“十”插孔，黑表笔插入“一”插孔。
4）机械调零，旋动万用表面板上的机械零位调整螺钉，使指针对准刻度盘左端的“0”位置。
2、测量直流电压
1）把转换开关拨到直流电压档，并选择合适的量程。当被测电压数值范围不清楚时，可先选用较高的档，再逐步选用低档，测量的读数最好选在满刻度的2/3处附近。
2）把万用表并联接到被测电路上，红表笔接到被测电压的正极，黑表笔接到被测电压的负极，不能接反。
3）根据指针稳定时的位置及所选量程，正确读数。
3、测量交流电压
1）把转换开关拨到交流电压档，选择合适的量程。
2）将万用表两根表笔并联接到被测电路的两端，不分正负极。
3）根据指针稳定时的位置及所选量程，正确读数。其读数为交流电压的有效值。
4、测量直流电流
1）把转换开关拨到直流电流档，选择合适的量程。
2）将被测电路断开，万用表串联接于被测电路中。注意正负极性：电流从红表笔流入，从黑表笔流出，不可接反。
3）根据指针稳定时的位置及所选量程，正确读数。
5、测量电阻
1）把转换开关拨到欧姆档，根据估值合理选择量程。
2）两表笔短接，进行调零，即转动零欧姆调节旋钮，使指针指到电阻刻度右边的“0Ω”处。
3）将被测电阻脱离电源，用两表笔接触电阻两端，从表头指针显示的读数乘所选量程的倍率数即为所测电阻的阻值。如选用“Rx100”档测量，指针指示40，则被测电阻值为：40x100=4000Ω=4kΩ。
三、测量注意事项
1、当表笔短接指针不能调到零位时，说明电池电压不足，应更换新电池。
2、测量电阻时，每次改换档位都应将表笔短接，重新调零。切记测量电阻前，应先将被测电阻脱离电源，以免损坏仪表。
3、测量电容前，应先将被测电容充分放电。
4、测量电压、电流时，不能用手触碰表笔的金属部分，以保证安全和测量的准确性。
5、测量直流量时要注意被测电量的极性，避免指针反打而损坏表头。
6、测量较高电压或大电流时，不能带电转动转换开关，以免转换开关的触头被转动产生的电弧烧坏。
7、测量完毕后，应将转换开关置于交流电压最高档或空档。
