机械万用表盘详解

机械万用表又称模拟万用表，指针万用表，是最早的检测电器设备的三用表，分为电阻档，电流档，电压档。

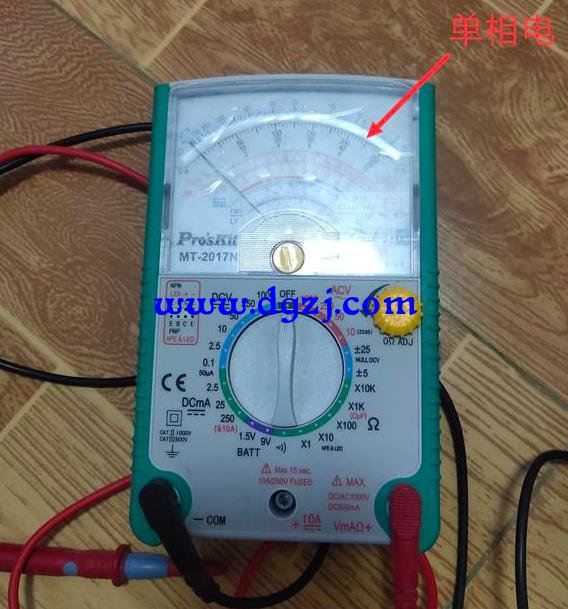

其中电流和电压档又分为直流和交流档，交流电压不分正负，比如检测220v家用交流电，只需要把档位拨到250v档或500v档，查看指针摆度，表盘上第二格为电流电压档，220v所用250档应该摆到250和200之间，如图下所示。

500v档则查看下面50表位，220v应在20位多2/3格，然后乘以10，并没有数字表准确，但可以确定电压正常。1000v档查看10位，第三个，220v在2往后一点，读数乘以100即可。
直流电压分正负，其中红表笔为正，黑表笔为负，不要搞错，否则表针反指，长期如此对表有损害。检测二三级管则反之，此时黑表笔为正，红表笔为负。
电流档所用不多，串入电路中即可，略过。
电阻档所用比较广泛，也是数字表略微不如指针万用表的原因，但是需要调零，这点最讨厌，而且耐用度不如数字表，易坏易碎。不过检测线路和电子元件漏电比数字表强，打到10k档，基本可解决绝大多数线路漏电问题。
使用方法是，打到某电阻档位，先调零，比如1k档，指针摆到哪里乘以1k即可，其他档亦然。如果指针回零，再打到100档或者10档。大多数指针表没有蜂鸣档，选择1档位可以判断电线通断。还可以检测电容，二三极管，功率管等等电子元件，具体不再赘述，可百度搜索。
总结：从总体上来说，指针表不如数字表，而且用指针表损坏率较高，不适宜出门维修的电工，而适合维修电路板的人员。
