判断电机霍尔传感器好坏的三种方法

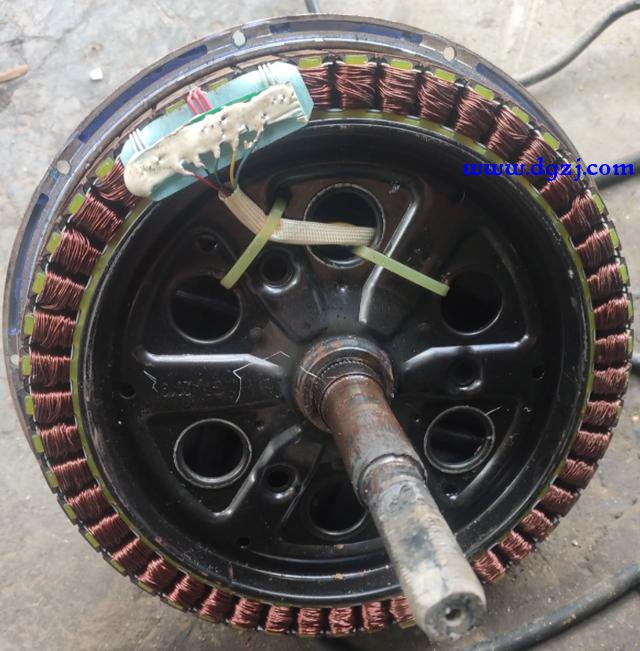

我认为判断电机霍尔传感器的好坏一般有三种方法，下面我先说使用测量仪器来检测电机霍尔元件的方法。对于专业维修电动车的朋友来说，他们一般都会配备一种仪器叫无刷电动车综合检测仪。使用这种仪器可以很方便地检测出电瓶车无刷电机里霍尔元器件的好坏，不需要费劲去拆开电机了。

用测试仪去检测电机霍尔传感器的好坏

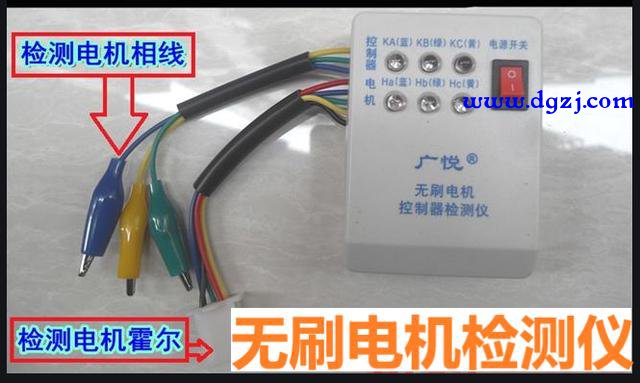

无刷电动车测试仪是一种用单片机作为控制芯片的智能检测仪器，它不仅能对电瓶车的转把、助力传感器、无刷控制器进行检测，而且也可以对无刷电动机里的霍尔传感器进行检测，是我们维修电动车的很有用的工具，如下图所示，下面我来说说它的检测方法。

首先我们把测试仪的六芯插头线与电动机的五根细线连接起来，这五根细线的颜色分别是红、黑、蓝、绿、黄。我们除了把红色线和黑色线要正确连接外，其它颜色的线可以随意连接，然后我们用手沿着电动车前进的方向缓缓转动，如果能看到测试仪的第二排三个LED灯交替发光的话，这就说明电动机里的霍尔传感器是好的；如果看到有一个、两个或者三个LED指示灯一直不亮或者一直亮，这就说明了这一组霍尔传感器有故障了，或者有接触不良的问题。
万用表电压测量法

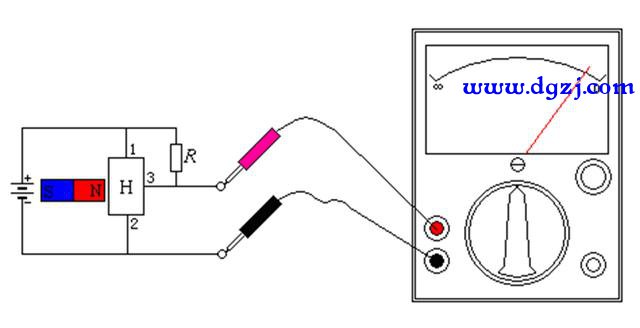

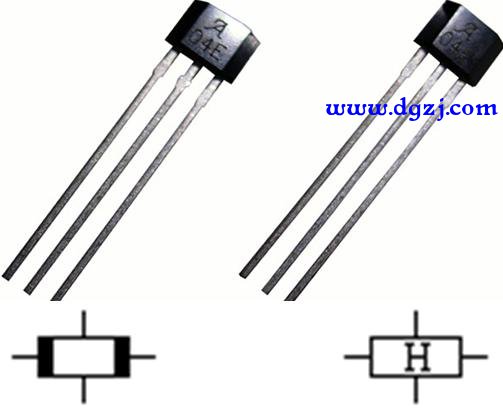

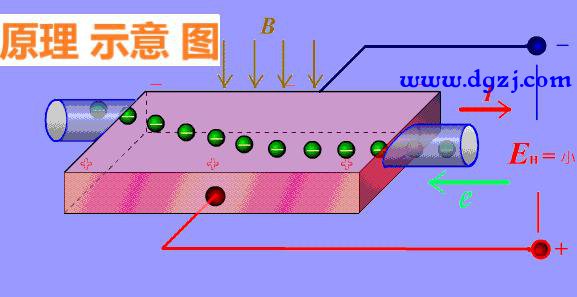

我们知道，霍尔传感器可分为线性型与开关型两大类。线性霍尔传感器的外加磁场强度呈线性关系；开关型霍尔传感器输出类似开关的接通与断开。我们之所以可以用电阻进行检测，是因为霍尔传感器通常为集电极开路输出，所以我们在检测时，应加一个限流电阻。正常时，霍尔传感器输出端“3”脚为高电平（接近电源电压），当用一个小磁铁靠近霍尔传感器印有数字的一面时，如果万用表指示的电压降到0.6V以下，说明霍尔传感器是良好的。如果当小磁铁已接触到霍尔传感器印有数字的一面时，万用表指示的电压仍不下降，则可把磁铁的磁极调换一下再试（通常是磁铁N极靠近时输出低电平），如果万用表指示下降，则说明霍尔传感器是良好的，否则说明霍尔传感器已经损坏，其示意图如下所示。

我们知道霍尔传感器在有磁场靠近时就会从输出端输出一个电压信号，因此可以测量输出端的电压变化来判断霍尔传感器是否正常。如果霍尔传感器在电机上，没有拆下来的话，我们可以打开电瓶车的电源，将万用表置于20V档，我们先测霍尔传感器的红线和黑线之间是不是有5V左右的电压，如果有的话，然后我们再用手慢慢转动电动机，再用万用表分别检测霍尔传感器的蓝、绿和黄三根信号线对黑色地线之间的电压变化，它们都应该有0V到5V之间的跳变，若果有这种现象，则说明霍尔传感器是好的，若果一直是5V或者0V，则说明霍尔传感器损坏了，应该更换新的。

用数字万用表二极管档检测
我们也可以用数字万用表的二极管档来简单测量霍尔传感器的大致好坏。首先用数字万用表的二极管档测量霍尔传感器的电源脚（红色线）与地线的正向电阻值为1.87mV左右，反向电阻为“1”，表示为不通；然后再测量霍尔传感器的信号脚与地脚之间的正向电阻为“1”，表示不通，反向电阻为“.63mV”左右，，不同型号的霍尔传感器有一定的差异。如果霍尔传感器击穿的话，它的各脚正反向对地电阻值都应该为0欧姆；如果是断路的话，各脚对地正反向电阻均为"1",这表示为无穷大。

无刷电机霍尔传感器损坏时，电机所显现的现象

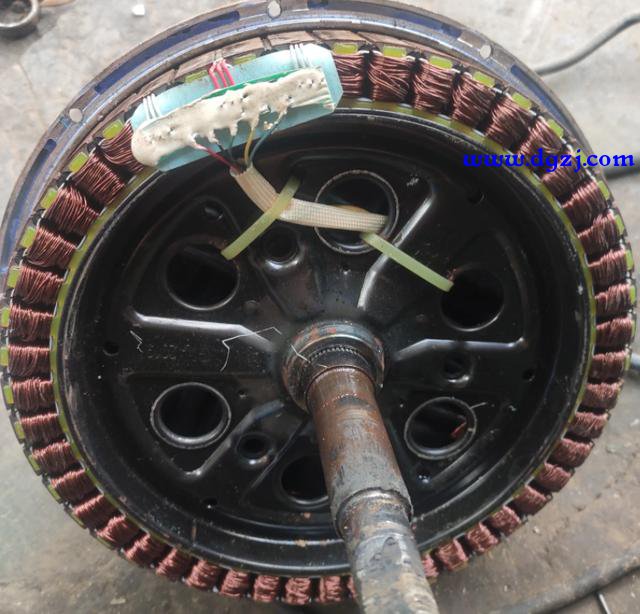

我们知道，开关型的霍尔传感器是无刷电动机里的关键部件，我们能从电动机运行时所出现的现象可以大致判断霍尔元件的好坏，如果电机里损坏一个霍尔元件的话，它会造成电动机的断相，这要表现在电动机在运行时没有力气，同时转速也比较低。如果是两个或者三个霍尔传感器损坏的话，会导致电动机无法运行的故障。
