输出模拟量的传感器与PLC的连接方法

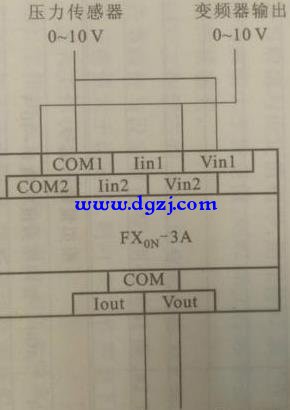

在使用传感器时有时会用到温度传感器、湿度传感器和压力传感器等，这些传感器所输出的不是开关量而是模拟量，这时我们需要用PLC的A/D转换模块配合与PLC使用。要将这些传感器所输出的模拟量有的输出是0到5V或者10V的电压信号。其接线原理图如下图所表示的那样。

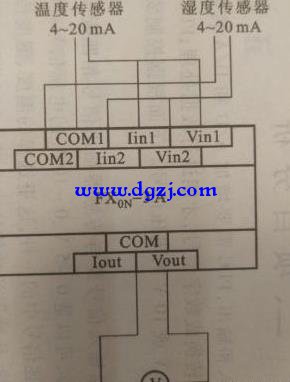

也有的传感器输出的是4mA到20mA的电流信号转换成数字量送给PLC。对于模拟量的信号处理，需要PLC编写程序进行处理，下面我们以压力为例子来说明这个问题，我们从A/D转换器的模拟通道转换来的压力实时值要存在设定好的寄存器当中，通过转换后取得10次的平均值放入到另一个寄存器当中，

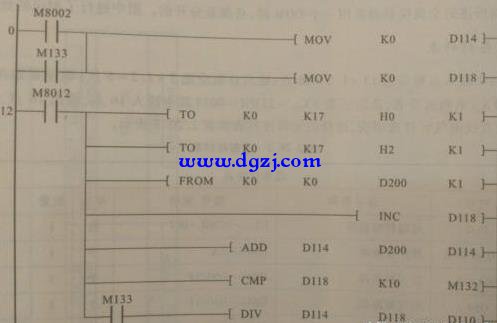

在下面的程序中，寄存器D200是存放的压力实时值，寄存器D114是存放的压力和，D118是计数寄存器，分别放入辅助继电器M132,M133和M134中，那么寄存器D110存放的是压力平均的数值。其整个压力处理程序如下表示的那样。
