西门子热电偶组态
时间：2022-11-15来源：佚名
|
西门子S7-200smart是控制装置，热电偶是传感器。前者作为整个系统的最高指挥者，传感器作为信号的传输者，那么在最高指挥官哪里要有“印象”，需要在其内部编写属于传感器的程序。 热电偶它是测温度的，属于温度传感器的一种，输出信号是毫伏电压信号。编程之前解决的问题，选择什么类型扩展模块？ 根据温度传感器是热电偶，输出毫伏电压信号，扩展模块需要用专用热电偶输入模块。打开它的组态软件，添加热电偶模块EMAT04（4AI TC），括号里说明该模块有几个输入通道是什么类型的传感器，说的就是硬件模块最多可接几支热电偶输入信号。有意的原则通道号，其次再选择热电偶类型。热电偶基本上有八大类，这里选择一定要以实际为准，否则会导致温度无法在触摸屏或PC机正常显示。 根据输入信号是单极性的，因此对应的数字信号是0-27648。对应的通道接受到热电偶信号最后都会转为具体的数字量。例如0通道的数字量AIW0，调用除法指令将这个AIW0除10输出值为工程量，即现场实际温度。 有时需要增加一个测温点，热电偶模块通道用完，但旁边的模拟量扩展模块还有空余的输入通道，那只有用剩余的模拟量输入通道了算了。又因为考虑到是热电偶，输入信号直接输入到模拟量输入模块通道是行不通的。唉，只有进行转换了，于是采用热电偶温度变送器把热电偶信号转为电流信号。
这时注意的问题；所用的热电偶温度变送器一定与所用热电偶类型相匹配。其次根据测温现场的温度范围选择相应的热电偶。

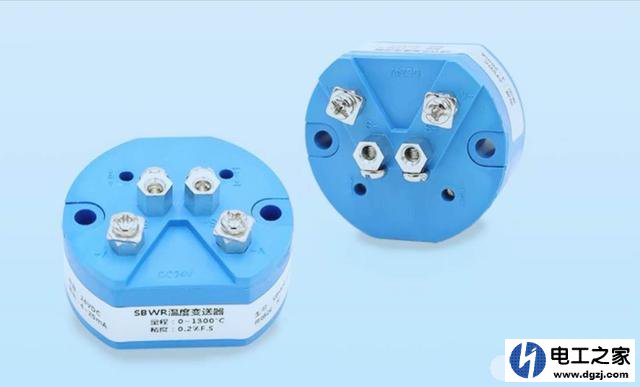

图中是SBWR热电偶一体化温度变送器，是带回路供电的二线制温度变送器。说的就是要电流输入模块配24V电源，这两根线即是电源线又是信号线。在组态软件用EW AE04模拟量输入模块。由于它有四种量程的信号，这里只用0-20mA信号的量程，因为变送器的输出信号4-20mA，随后选好通道设置信号量程。
因为变送器传送过来的信号4-20mA,输入通道转为5530-27648的数字量。假如测温范围为0-1000℃，那么温度计算公式T＝1000/22118x(N-5530）（℃），其中N是通道转换的数字量。因此要调用除法指令、减法指令、乘法指令。乘法指令输出值就是工程量，即现场实际温度值。 |
