模拟量传感器的干扰怎么改善
时间：2022-11-15来源：佚名
|

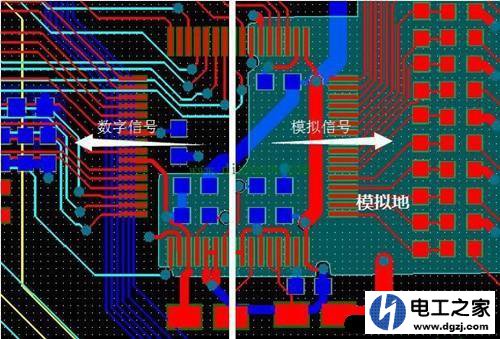

模拟量传感器的干扰可以从硬件设计和软件设计着手改善 干扰的确很令我们“头疼”，有时候花了很多时间都没办法找出干扰源。找到干扰源，我们才可以进行针对性的改善。硬件是基础，软件是“灵魂”，在做产品设计的时候，需要全面考虑，在硬件设计上就要考虑怎么去控制、消除干扰；再从软件设计上提升产品的稳定和可靠。 硬件设计减少或者避免模拟量传感器受到干扰 电源和地 电源给我们的产品提供能量，同时电源出会带入各种干扰信号。设计产品的时候首先需要根据模拟量传感器的要求设计适合的供电电源，纹波当然是越少越好了。数字地、摸拟地和电源地可以进行分隔（可以用0Ω进行联接），以减少干扰。有需要的时候，可以对PCB进行大面积铺地。
传感器放置和走线
传感器尽量远离有高频信号的地方，走线也尽可能短一些。绕得越远就越容易引入干扰信号。
设计合理的滤波
电容、电感、磁珠是常用的滤波元件，可以根据传感器的要求，选择合适的滤波元件来消除干扰。
光耦隔离
干扰比较严重的时候，可以使用光耦进行隔离，当使用独立的电源和地，并使用光耦隔离输入，

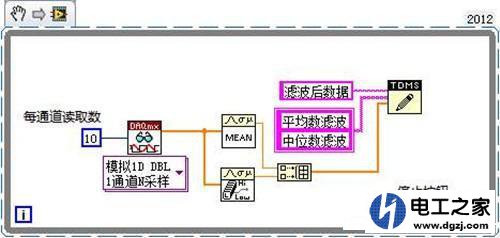

软件滤波消除无效数据
除了硬件设计上提高抗干扰，我们还可以软件算法来消除模拟量传感器的一些无效数据。模拟量传感器常见的软件滤波方法有：限幅滤波法、中位值滤波法、算术平均滤波法、滑动平均滤波法、防脉冲干扰平均滤波法、一阶滞后滤波法、加权递推平均滤波法、消抖滤波法、限幅消抖滤波法、IIR 数字滤波器等等。可以根据产品设计和模拟量传感器的特点，使用适合的软件滤波算法。
|
