电梯旋转编码器故障维修实例分析

电梯旋转编码器故障维修实例分析
旋转编码器是由光栅盘（又叫分度码盘）和广电检测装置（又叫接收器）组成。 其主要作用于监测电梯的速度，从而实现闭环控制。电梯控制系统通过旋转编码器检测转速，并通过计算来获得轿厢直线运动数据，有的电梯还通过旋转编码器测速并配合抱闸装置来实现上行超速保护。

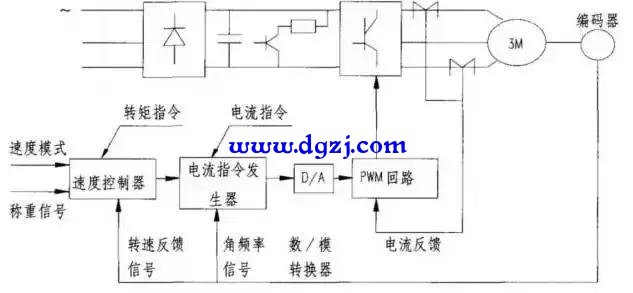

工作示意图
由旋转编码器导致的电梯故障在实际中不算少数，检查起来比较费事，有的虽然已排查，但还是不让人省心。
下面介绍一个简单的确认旋转编码故障的方法：
如果旋转编码器出现问题，反馈信号不正常必然会影响到电机的正常运行，此时我们索性将旋转编码器的反馈断开一变成开环控制，电机如果还能够现正常的快速运行状态，那么就可以确定电梯的故障确实产生在旋转编码器上，否则应该在其他方面去寻找故障。这是确认旋转编码器故障的理论和方法。
当然，为了安全起见在断开反馈试运行时，电梯不应到上下的两个端站运行。
旋转编码器故障的实例
1、平层不准确
一台电梯，平层不准确在运行行程中有"腾一腾”的现象。在维修时费了很大劲走了许多弯路最终发现是因旋转编码：几个光电感应孔被灰尘封堵而致清洁后故障消除。
2、虚接现象
—台电梯在进行空轿厢安全钳一限速器联动试验后出现了异常现象，电梯选层起动后爬行约50 mm,便停止。思来想去，既然电梯具有运行条件，也无明显的其他异常现象那么肯定是旋转编码器出了问题.最后查出原因果然是旋转编码器与微机的连接有虚接现象。
3、运行中电梯突然停止
1台VWF电梯在运行中经常突然停梯，然后自动平层后又可正常运行。经枪査该故障不是因为制动线路不良所引起。也不是安全回路及门锁回路瞬间通断所导致。而是因为旋转编码器严重磨损导致电梯在运行中产生信号突然中断的现象所致。
