单相双值电容电动机反转的方法

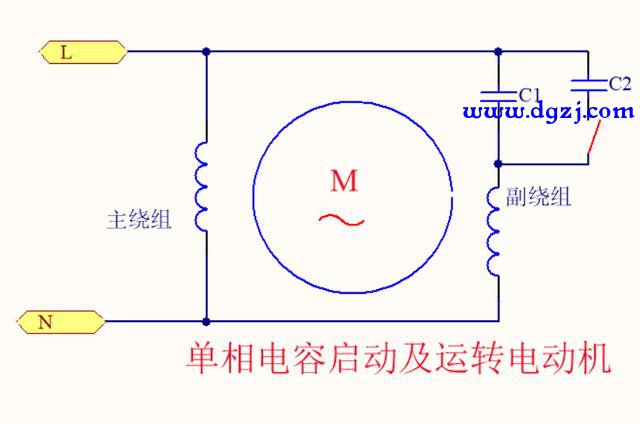

单相双值电容异步电动机它在启动和运转时性能都很好，这种电机是采用将两个电容并联后再与副绕组串联的接线方法，如下图所示，我们有时也称这种电机叫单相电容启动及运转电动机。这种电机它的启动电容C1容量一般比较大，C2为运转电容，电容量比较小。当电机启动的时候，电容C1和C2并联起来，这样总电容器的容量就变大了，因此它的启动转矩是比较大的，当启动后电容C1就通过离心开关的常闭触点切除了，就不参与电机运行了，只有C2参与电机的运行，这样的话，电机就有了很好的运行性能。

单相双值电容电动机反转的方法

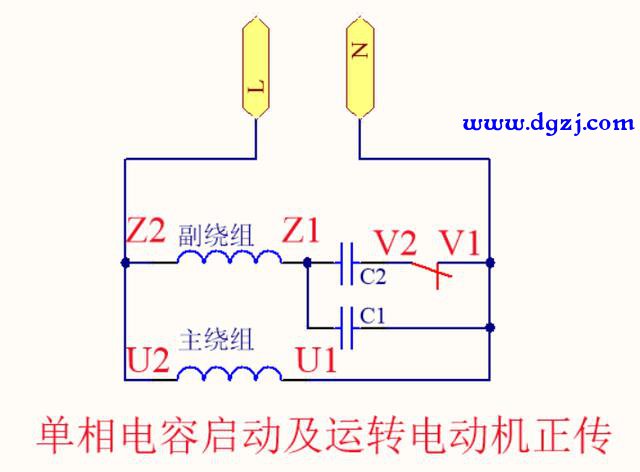

对于双值电容单相异步电动机的工作绕组和启动绕组是可以交换使用的，当把启动绕组当成工作绕组使用时，它的旋转磁场的方向就会发生改变，这样电动机的转向也就改变了。我们知道在双值电容电动机的接线盒里有六个接线柱，它们分别标有Z1、Z2、U1、U2、V1、V2，正转运行时主、副绕组的U2、Z2端子用一根线短接起来接火线；副绕组的Z1端与两个电容C1、C2连接起来；启动电容C2的另一端与离心开关的端子V2连接起来；剩下的运行电容C1的另一端、离心开关的V1端和主绕组的U1端用两根线短接起来后，再与零线相接，如下图所示。

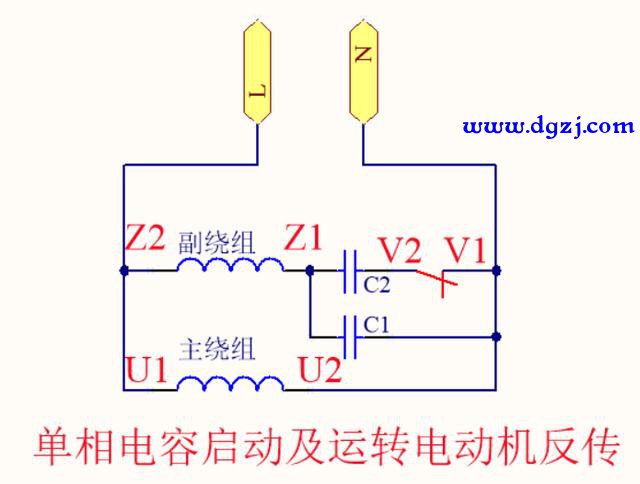

电机反转时，只要把主绕组U1和U2对调一下接线就可以了，如下图所示。

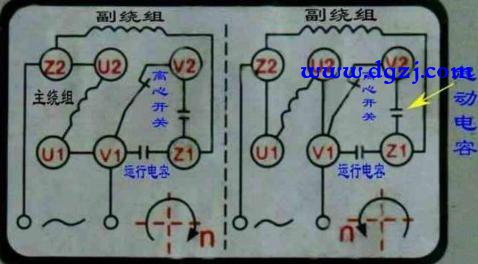

在接线盒里标的六个接线柱如下图所示，它内部的主绕组、副绕组、离心开关以及外部的启动电容和运行电容在接线柱上的正反转接法如下图所示。国标规定，六个接线端子排成上下两排，下排三个接线端子从左到右编号为U1、V1、Z1；上排的三个接线端子从左到右排列为Z2、U2、V2，如下图所示。

我们只要严格按照正反转的原理接线图，就可以实现双值电容的单相电机正向运行和反向运行了。
