单相电机正反转的换向方法一图就搞定
时间：2022-11-16作者：佚名
|

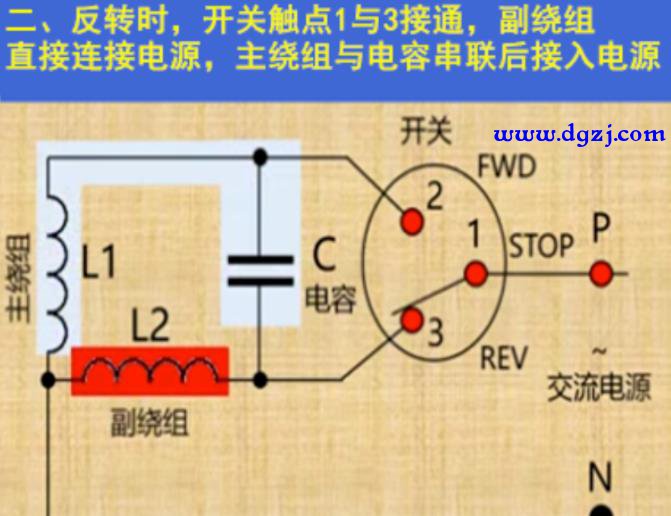

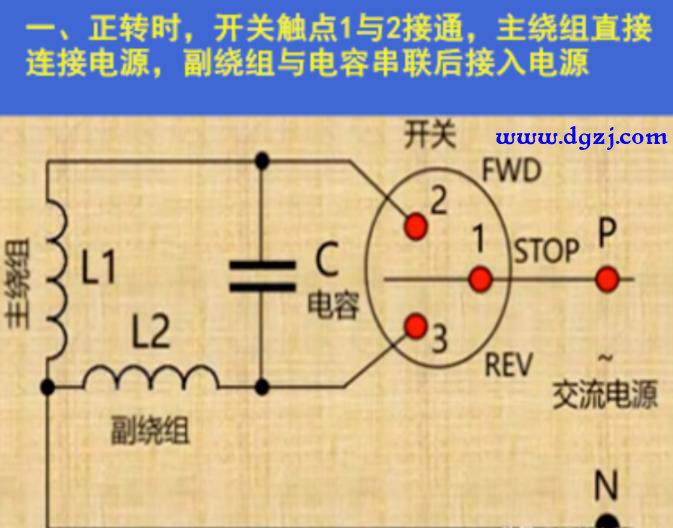

单相电机正反转的换向方法： 1、正转时，开关触点1与2接通，主绕组直接连接电源，副绕组与电容串联后接入电源。（下图）   2、反转时，开关触点1与3接通，副绕组直接连接电源，主绕组与电容串联后接入电源。（上图） |
