电机显极式绕组和庶极式绕组哪个功率大

不同的布线和接线方式可以形成不同的极性，电动机定子绕组根据磁极数与绕组分布形成实际磁极数的关系，可分为显极式与庶极式两种类型，也称为全极式和半极式。在倍极比双速电动机中，就是通过变换绕组显极式和庶极式接法来变速的。

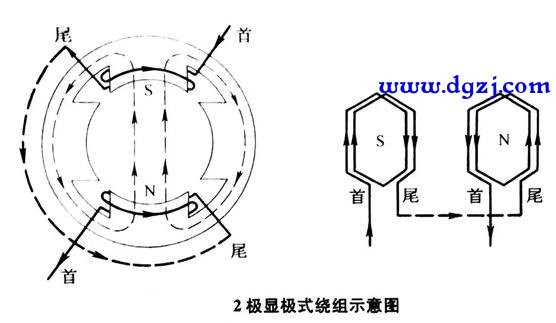

1、显极式绕组

显极式绕组是指绕组所产生的极数等于极相组数的接线方法。在显极式绕组中，每个（组）线圈形成一个磁极，而且一相中相邻两组线圈所形成的极性不同，绕组的线圈（组）数与磁极数相等。

在显极式绕组中，为了要使磁极的极性N和S相互间隔，相邻两个线圈（组）里的电流方向必须相反，即相邻两个线圈（组）的连接方式必须是反接串联，即尾端接尾端、首端接首端，俗称“尾接尾”、“头接头”。

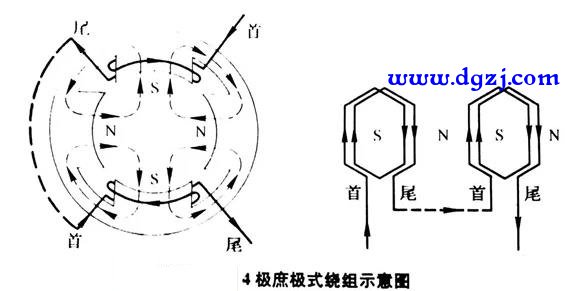

2、庶极式绕组

庶极式绕组是指绕组所产生的极数两倍于极相组数的接线方法。在庶极式绕组中，每个（组）线圈形成两个磁极，绕组的线圈（组）数为磁极数的一半，因为另半数磁极由线圈（组）产生磁极的磁力线共同形成。

庶极式绕组中，每个线圈（组）所形成的磁极的极性都相同，如都是S极，由于同极性相斥的原理，使线圈形成的磁场经相邻极返回构成闭合磁路，从而使没有线圈的凸极上产生异极性N磁极。因而所有线圈（组）里的电流方向都相同，即相邻两个线圈（组）的连接方式应该是顺接串联，即首端接尾端、尾端接首端，俗称“头接尾”、“尾接头”。
