德力西200/5电流互感器匝数与倍数关系
时间：2022-11-16来源：佚名
|

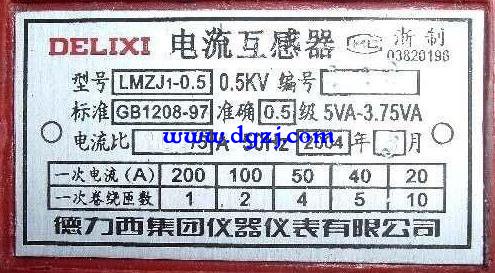

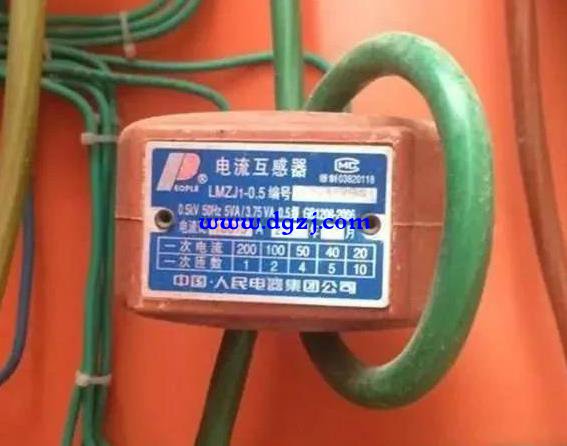

我们说的匝数是穿过电流互感器中心孔的导线的数量，它与电流互感器的互感比成反比关系，也就是说穿过互感器的导线匝数越多，它的互感比越小，既：互感比=额定互感比/匝数；这个额定互感比就是匝数为一匝时的互感比。  如上图所示，表格中第一列的上面是标注电流是200A，下面是标注导线匝数为1匝，它的互感比就是200/5=40；第二列是穿芯2匝，电流是100A，这个时候这个互感器相当于100/5的互感器，计算倍率可以这样换算200/5/2=20倍，也可以直接把它看成是100/5的互感器，既100/5=20，以此类推铭牌的最后一列是，上面电流标注20A，穿芯匝数是10匝，它相当于一个20/5的互感器，它的倍率是4倍，计算方法如前200/5/10=4。

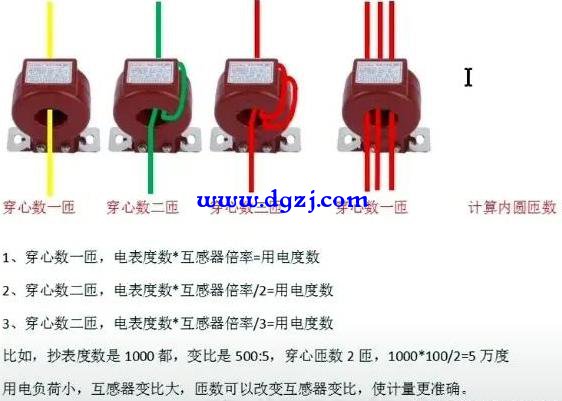

 互感器多匝穿芯图 |
