电压互感器接线方式和原理图讲解

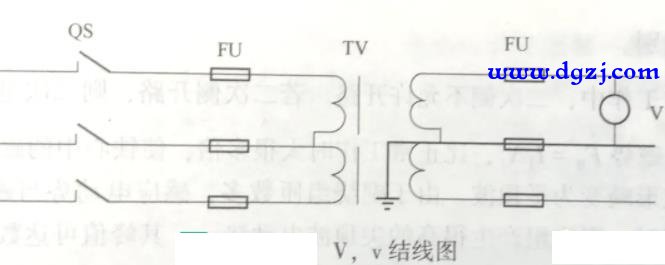

1、Ⅴ，v接线

由两台单相电压互感器组成，只能测量线电压，不能测量相电压。

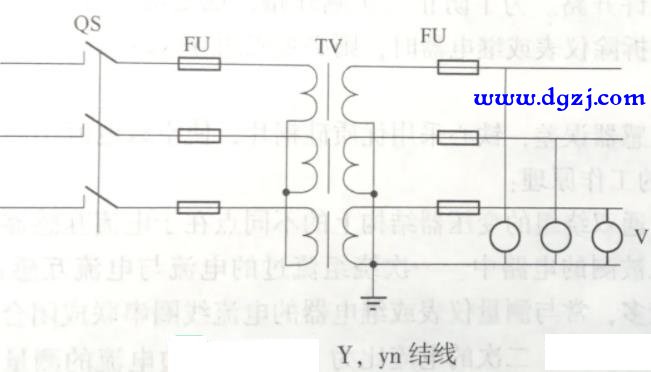

由三台单相电压互感器或一台三相双绕组电压互感器组成，电压互感器一次侧中性点不接地，二次侧中性点接地，能够测量线电压和相电压。

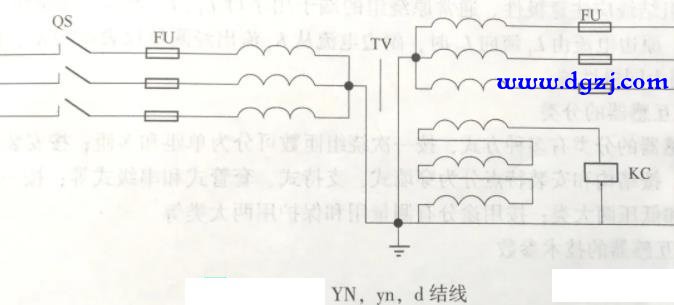

由三台单相电压互感器或一台三相五柱式电压互感器组成，电压互感器一、二次侧中性点均接地，能够测量线电压和相电压，第三绕组接成开口三角形，用于监视一次系统接地情况。
