电流互感器接线方式图解

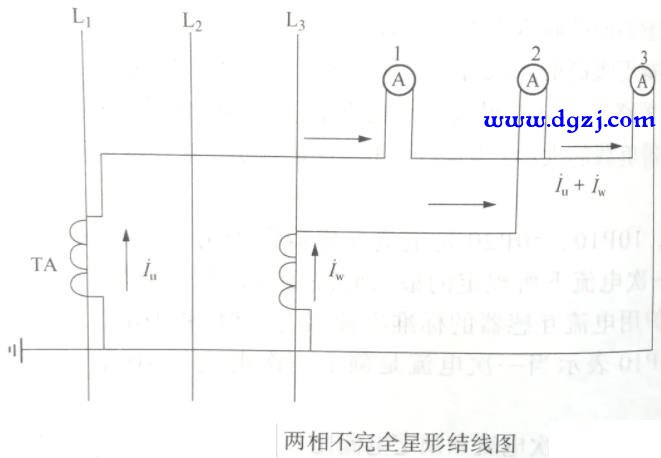

1、两相不完全星（两相V）形接线

在三相三线制电路中，通过在任意两相装设电流互感器达到测量三相电流的目的。

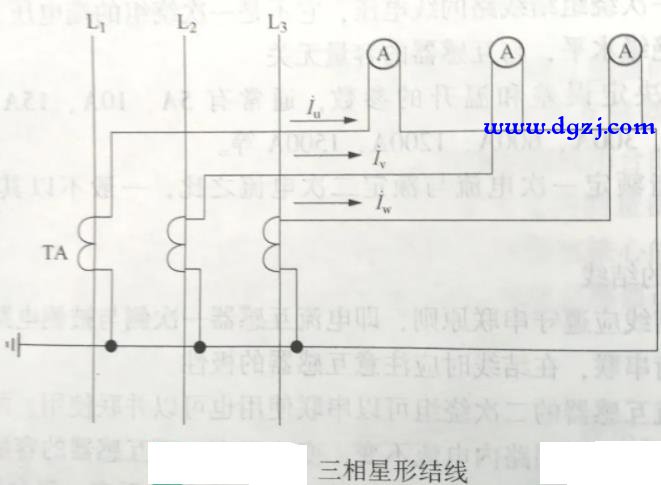

在三相电路中每一相各装一只电流互感器，能够反映每一相电流，适用于三相电流不平衡系统的电流测量。

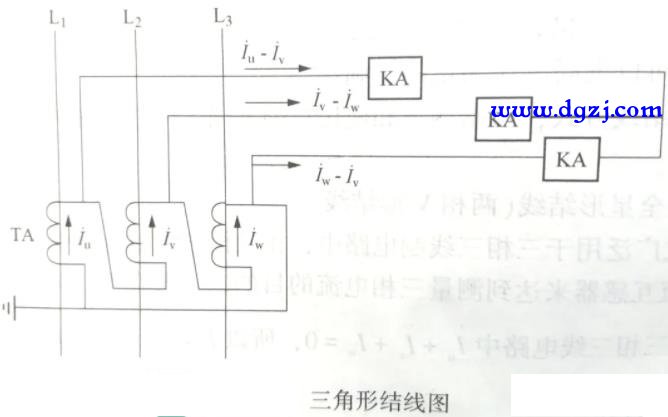

在有些保护的接线方式中，为了获得一定的电流相位角，要求将三只电流互感器接成三角形，正常运行时，流过电流继电器的电流为实际相电流的√3倍。

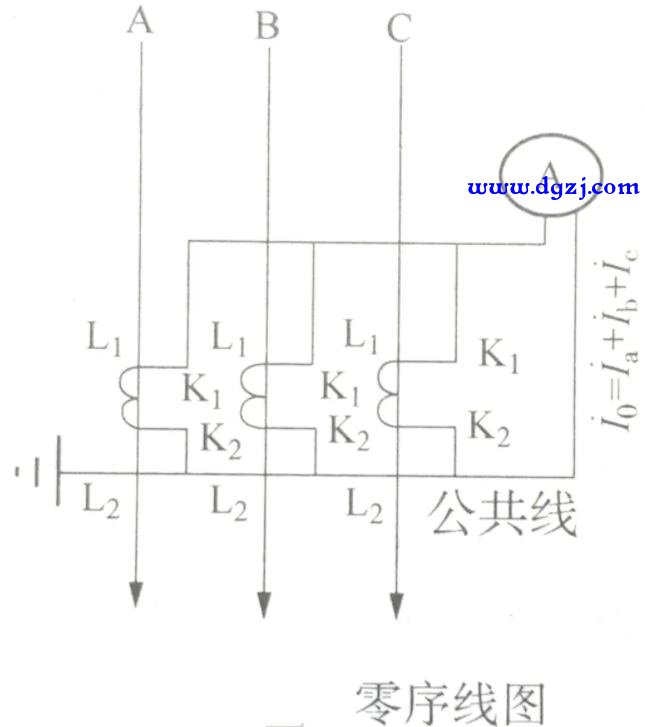

二次侧公共线中流的电流为零序电流，用于零序保护。
