电流互感器与继电器的常用接线方式

常用的有星形接线、不完全星形接线、两相差接线和三角形接线。
1、星形接线

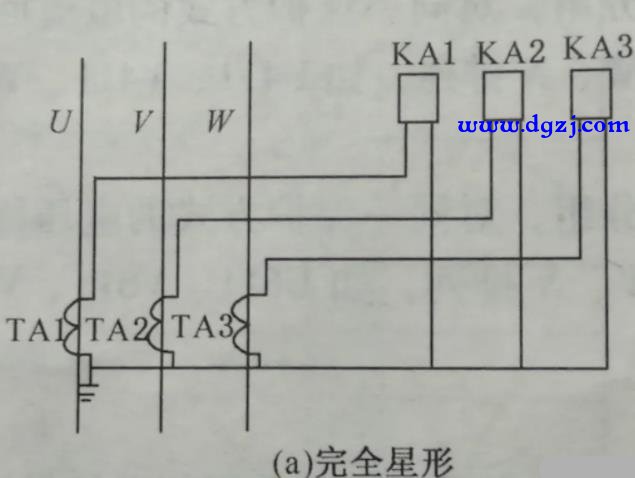

如下图所示，由三个电流互感器和三个电流继电器组成。

1）这种接线方式在中性点直接接地的电力系统中，对任何形式的短路故障都能起到保护作用；在中性点不直接接地的电力系统中，对单相接地以外的任何故障也能起到保护作用。
2）这种接线方式常用于35KV以上中性点直接接地的电力系统，以及在中性点不直接接地的电力系统中，作为容量较大的发电机和变压器的保护。
2、不完全星型接线

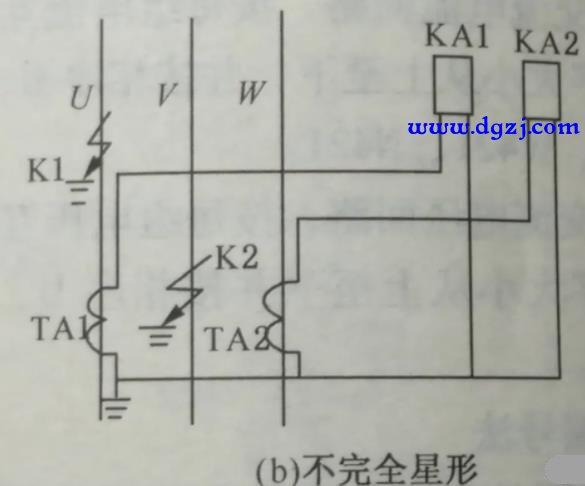

如下图所示，由两个装于U、W相上的电流互感器和两个电流继电器组成。
1）这种接线方式在中性点不直接接地的系统中，除某种形式的两点接地故障（如图中K1、K2接地）外，对其他各种相间短路故障均能起到保护作用。它的缺点是在保护丫/△接线及Y/Y n接线的变压器时，在某些故障情况下灵敏度较低。
2）这种接线方式常用于35KV容量较小的变压器，以及10KV中性点不接地系统中的变压器保护。
3、两相差接线

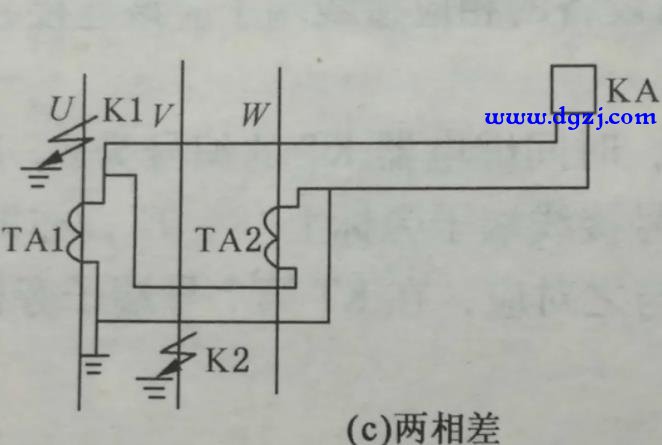

如下图所示，两只电流互感器分别装在U、W相上，一只电流继电器KA接于两相电流差回路。
1）这种接线方式在中性点不直接接地系统中，除图中 K1、K2两点接地短路保护不动作外，对其他任何形式的相间短路故障均能起到保护作用。
2）这种接线方式仅适用于作为线路或电动机的保护，不能用于丫/△接线及Y/Y n接线的变压器的保护，因为变压器二次侧UV相间短路或V相对地短路，流过继电器的故障电流为零。
4、三角形接线

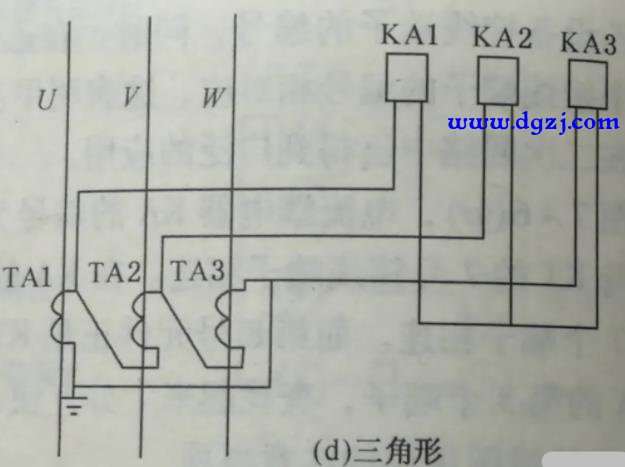

如下图所示，由三个电流互感器和三个电流继电器组成。
1）这种接线方式在中性点直接接地的电力系统中，对任何形式的短路故障都能起到保护作用；在中性点不直接接地的电力系统中，对于单相接地以外的任何短路故障也都能起到保护作用。
2）这种接线方式比较复杂，投资多，只用于容量较大的丫/△接线变压器采用差动保护时，为改变星形侧电流的相位。
