40比5互感器怎么算

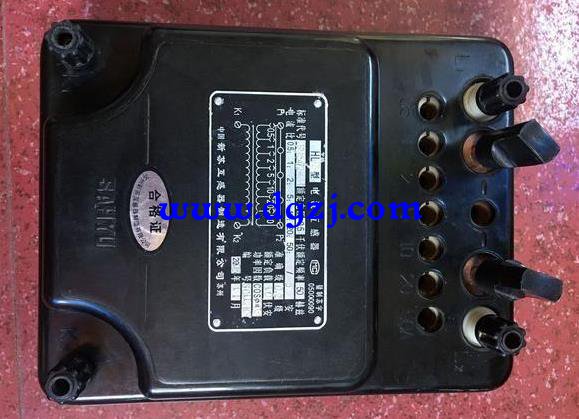

下图所示：HL3型电流互感

用4m㎡左右的铜芯线与电表的进火线接线端子①孔连结。

②左边左下角接线端子是：二次侧出线k2线端子。

用4m㎡左右的铜芯线与电表的进火线接线端子②孔连结。

③右边右上角P1接线端子是：一次侧电源火线（L）进线连接端子。

用电源线的火线，压好线鼻子后连接在此。

④右边右下角P2接线端子是：一次侧电源火线（L）出线接线端子。

用电线连接到负荷开关，压好线鼻子后连接在此。

电流互感器工作原理
电流互感器：

电流互感器其实也算是一种专用的特殊变压器，一般在交流电路仪表仪器测量电路中使用，电流互感器基本工作原理是；将用电电流较大线路转换成一定比例的小电流，一般情况下二次电流标定为5安（A），以供给电能表测量，仪表连接和继电保护配合使用。

电流互感的使用
一般情况下：三相电表在用电负电流荷超过50A时，需要考虑加装电流互感器。

变比为40／5的电流互感器，感觉在电力生产中不常用，一般情况下三相四线有功电能表电流已径达到了60A或80A。

带有电流互感器电能表的计算
电表选择，由于电流互感器的二次侧电流标准是5安（A），一般情况下，电能袁配用为，3×1.5（6）A即可。

变比为40／5的电流互感器穿心一匝倍率为8，计算电量时需要把电表乘8，才是实际用电量。

例：本月抄表电表指示度：150kwn，上月抄表电表指示度：100kwh，电流互感器变比40／5，计算出本月实际用电量和应交电费（每度电单价：0.60元）是多少？

解：

①本月实际电电度＝（150－100）×40／5

＝50Ⅹ8

＝400（kwh）

②应交电费＝400×0.6

＝240（元）

答：本月实际用电电度400kwh，应交电费240元
