三相互感器与电流表电度表接线知识点

有很多知识点在里面，并不像互感器的二次S1接三相电度表的1 4 7端子，S2接3 6 9端子那么简单。根据题主的提问的题意，可以理解为一下几个方面的知识点：

一、三相互感器的完全星形接法电路；我们知道电流互感器是特殊变压器，这样我们可以把它理解为给电流表或者电度表提供电流的电源变压器。

二、互感器的同名端和异名端的知识点：同名端是指在同一交变磁通的作用下任一时刻两(或两个以上)绕组中都具有相同电势极性的端头彼此互为同名端。对于互感器来说P1与S1就是同名端，P1与S2就是异名端，在做电气原理图时用*号表示同名端，这个时候就要求互感器的P1端的方向是电流的进入方向。

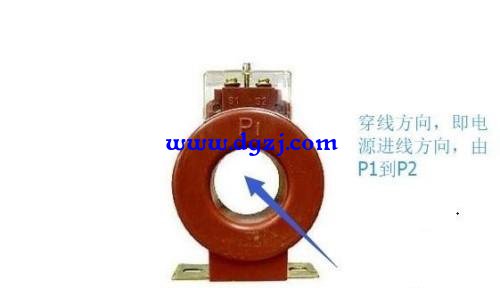

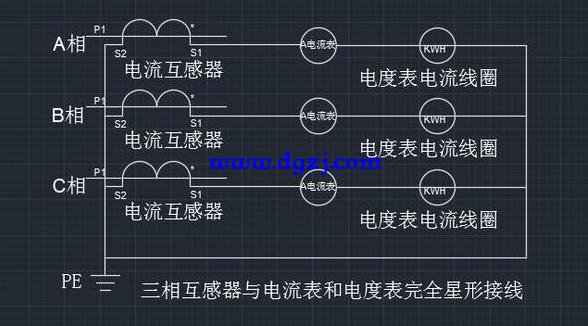

三、电路的串联，如果计量（电度表）互感器与测量（电流表）共用一组互感器的话，那么就存在一个电流表和电度表的电流线圈的电路串联电路，一般我们在工作实践中是电流表串在电度表之前。如图
