电流互感器与继电器有哪几种接线方式

根据继电保护装置的不同要求，电流互感器与继电器可以接成多种接线方式。常用的电流互感器接线方式有三相星形接线方式、两相不完全星形接线方式、两相电流差接线方式、三角性接线方式、一相式接线方式。

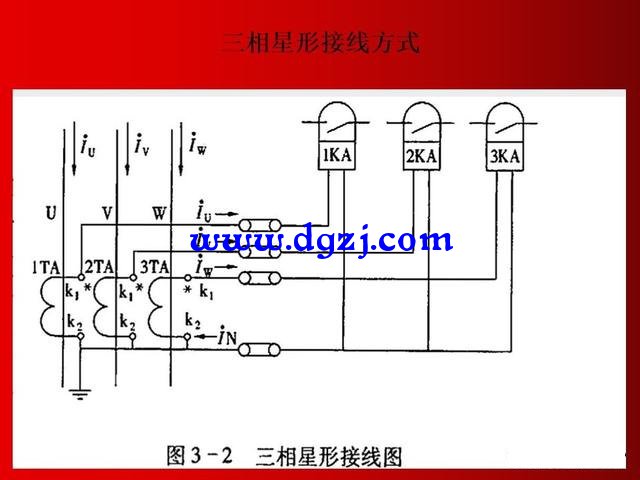

第 1种、电流互感器三相星形接线方式如图3-2所示，三相星形接线由三台电流互感器和三块电流继电器组成，这种保护接线对各种故障（如三相、两相、单相接地短路）都能满足要求，起到保护作用，而且具有相同的灵敏度。例如：当三相短路时，各相都有短路电流流过，它们也都反应到电流互感器的二次侧，并分别流经U、V、W（A、B、C）三相继电器线圈，使三块继电器动作。当发生U、V（A、B）两相短路时，U、V（A、B）两相分别有短路电流流过，并相应反应到电流互感器二次侧，分别流经U、V（A、B）相继电器线圈。电流互感器的三相星形接线方式，适用于中性点直接接地系统的线路电流保护及变压器的电流保护。

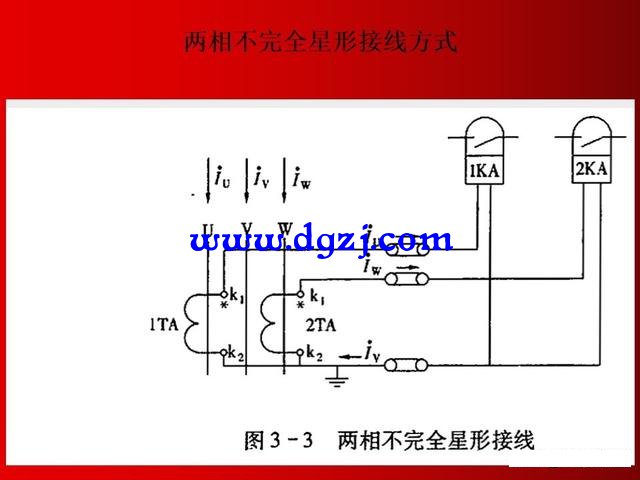

第2种、电流互感器不完全星形接线方式，如图3-3所示此种接线用两台电流互感器和两块电流继电器（装在U、W、（A、C）两相上）对应连接起来，与三相星形接线方式的差别是没有V（B）相电流互感器和电流继电器。它对各相间短路都能够满足要求。例如：三相短路和U、W（A、C）相两相短路时，两块继电器都动作：U、V（A、B）两相短路时，则U（A）相的继电器动作：V、W（B、C）两相短路时，则W（C）相继电器动作。当V（B）相发生接地故障时，因U、W（A，C）两相继电器中没有短路电流流过V（B）相又无继电器和电流互感器，所以起不到保护作用。两相不完全星形接线方1式，适用于变压器中性点不接地或经过消弧线圈接地的电力系统中，用于线路电流保护。例如6～35kV系统中线路的过流保护，速断保护装置使用的电流互感器应采用这种接线方式，以提高供电的可靠性。

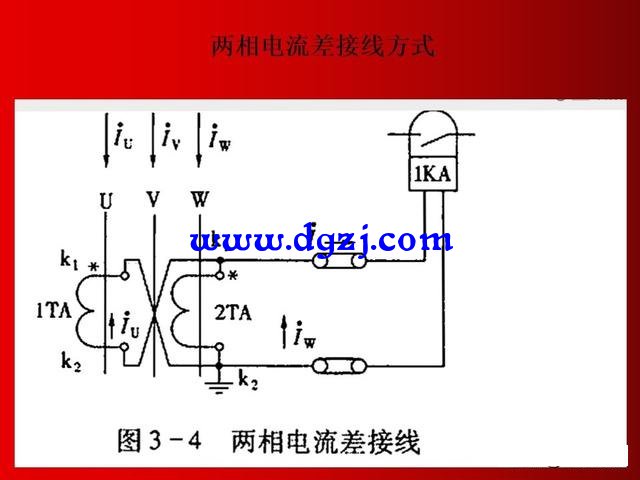

第3种、电流互感器两相电流差接方式见如图3-4所示，两相电流互感器分别装在U、W（A、C）两相上，采用一只电流继电器KA，接于两相电流差回路。在中性点不直接接地的系统中，除接地短路保护不动作外 ，对其他任何形式的相间短路故障能起到保护作用。但这种接线仅适用作为线路或电动机保护，而不适用Y，d或Y，yn 接线的变压器，因为变压器二次侧u.v（a.b）相间短路v（b）相对地短路时过流继电器的故障电流为零。

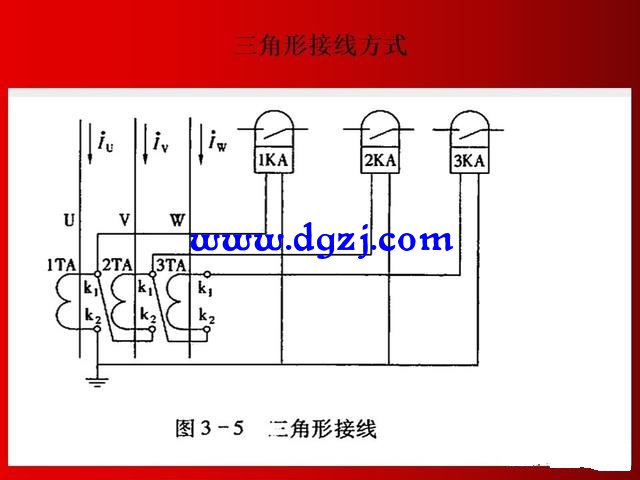

第4种、电流互感器三角形接线方式由三台电流互感器和三块电流继电器组成，如图3-5所示。在中性点直接接地的电力系统中，对于任何形式的短路故障都能起到保护作用。在中性点不直接的电力系统，对于单相接地以外的任何短路故障也都能起到保护作用。由于这种接线较复杂，投资多。因此，一般情况下不采用，但对于容量较大的Yd接线的变压器采用差动保护时，为了改变星形侧电流的相位，则须采用此接线。

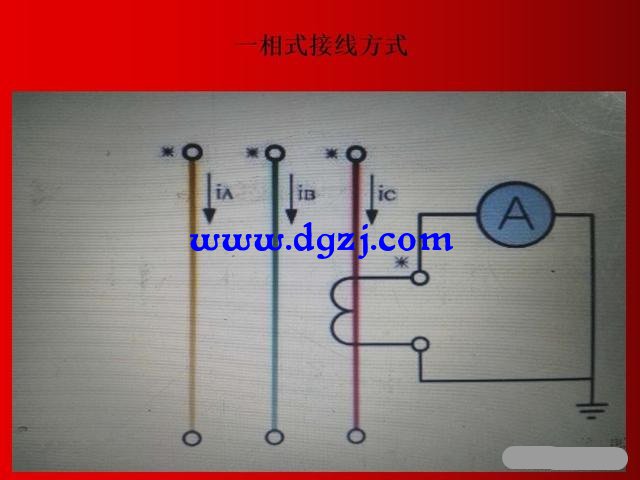

第5种、电流互感器一相式接线方式该接线只能反应单相电流的情况，适用于需要测量一相电流或三相负荷平衡，测量一相就可知道三相的情况，大部分接用电流表
