电流互感器的作用及工作原理和接线方法

电流互感器是由闭合的铁心和绕在同一铁芯上的两个绕组组成，分为一次绕组和二次绕组。一次侧绕组线圈匝数很少，需要串接在被测电路中。二次侧绕组匝数比较多，串接在测量仪表和保护回路中。当一次侧绕组通过大电流时，绕在同一铜芯上的二次绕组根据电磁感应原理，感应出可供电流测量和电路保护所需要的小电流。我们所看到的电流表、电度表数值或热继保护的动作电流，就是由电流互感器二次侧提供的。

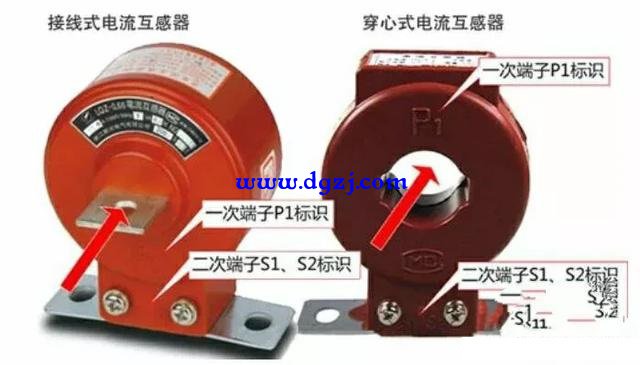

有的电流互感器可以直接串接在被测量的电路中，有的则不可以，这是因为直接串接在被测电路中的电流比较小，电缆比较细，可以直接接在电流互感器的一次侧绕组中。然而，如果被测电路电流很大，几十安、几百安甚至是几千安，就使得电流表的容量过小而不能直接串接在被测电路中，需要将被测电路的导线在电流互感器环形铁芯当中穿芯而过，此时，穿芯的导线就是一次绕组。

若用电流互感器配合使用应该怎样计算电流？
电流互感器都是有一定的变比的，比如50/5、75/5、100/5、300/5或600/5等等。在选择电流表的时候，其比值必须和互感器相同，这样读数能更准确一些，就拿300/5的电流互感器和电流表来说，如果穿芯电缆为一匝时，电流表的读数为250A，就是所测量设备的实际电流值。倘若电流表为150/5的，那么电流互感器的电缆穿芯匝数就是两匝，以此类推，但有一点，穿芯匝数必须能被300整除，否则电流读数将会不准确。

计量电能时，将互感器的变比倍率乘以电表的读数。比如电表读数为100，互感器的倍率是300/5，它的变比即为60，60×100=6000，即实际消耗电量应为6000kw.h（度）。

电流互感器接线图

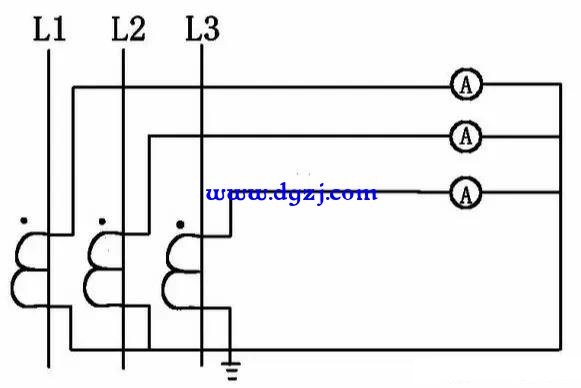

一、测量电流时的接线

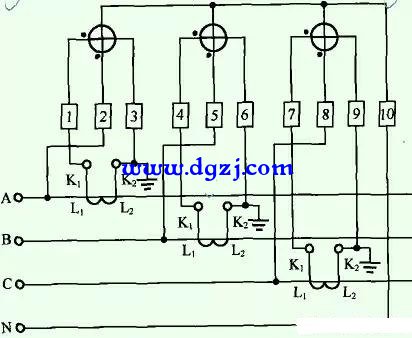

二、测量电能时的接线

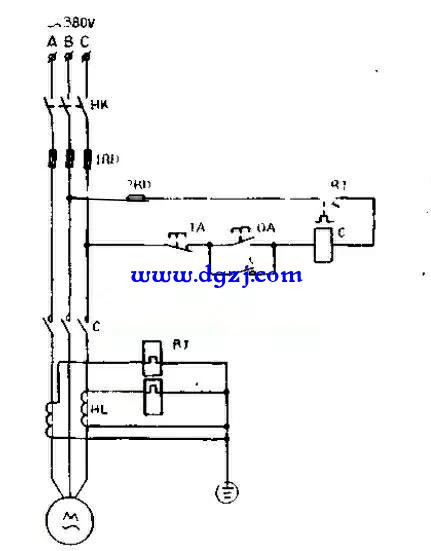

三、过流保护时的接线
