什么情况下需要电流互感器

首先说电流互感器和电表怎么连接？这个三相电和单相电是一样的，只是三相电每相一个互感器。在现实工作中，常我们只需要测量其中一相的电流就可以了。因为如果相信不平衡的话，每一相的电流变化都会显示出来。

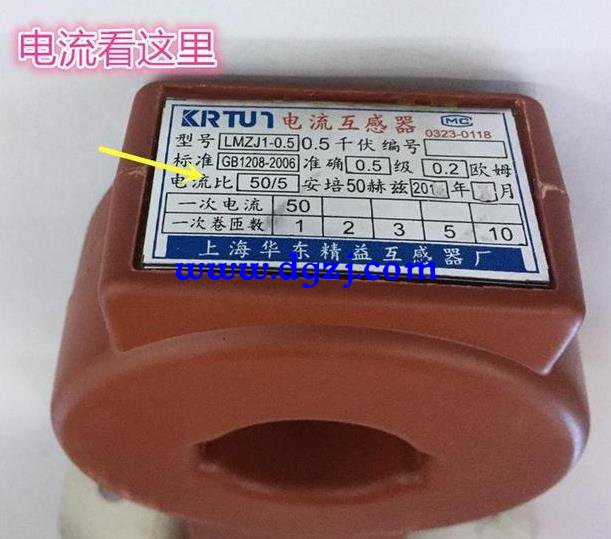

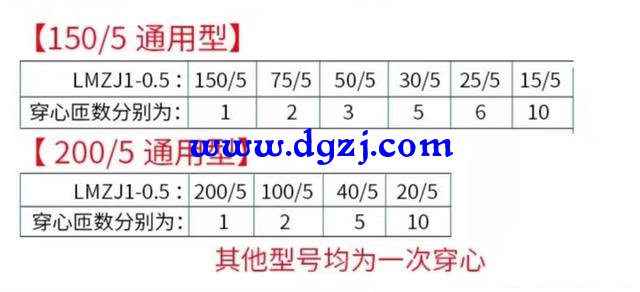

在连接电流互感器和电流表之前，首先要看一次电流和二次电流的变比，然后选用合适的互感器，或者决定电流互感器穿心的匝数。

什么情况下需要电流互感器？
1、被测线路电流超过了仪表或保护、控制装置的输入范围。

2、需要实现与一次电路电气隔离。

3.将额定电流变换为统一的标称值，以利于所接电表的标准化。

电流互感器和电流表怎么连接？

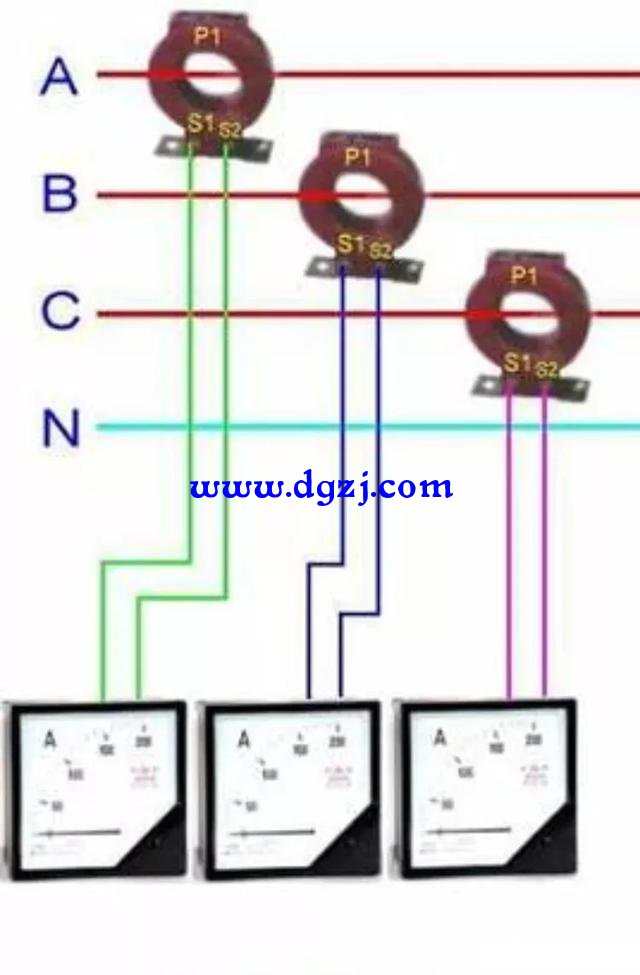

其实这个也简单，需要测量的电线，从电流互感器的p1端穿入，从p2端穿出接入用电设备。电流互感器的s1和s2中间串联电流表。也就是把s1和s2分别连接到电流表，两个接线端子， S2一定要接地。

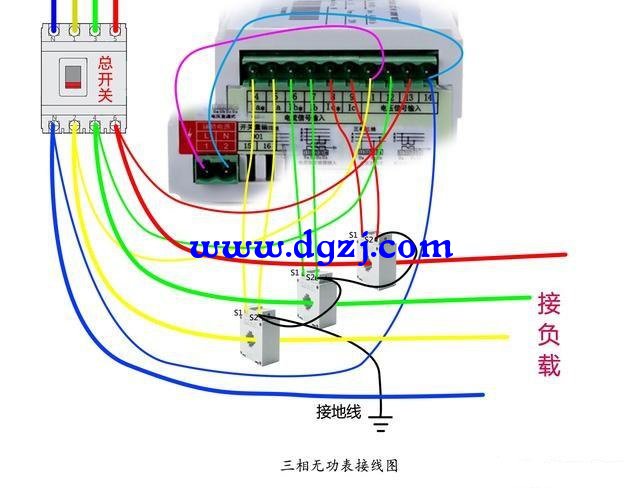

如果是单独的无功电表，可以参照下面的接线图板。

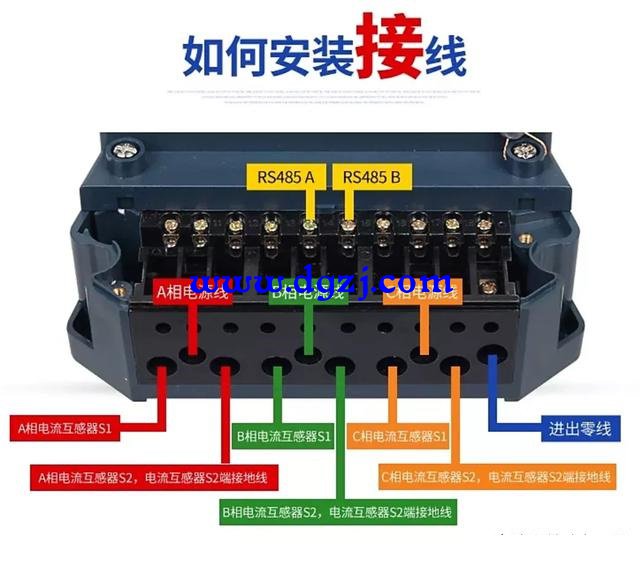

1 . A相互感器S1必须接电流线圈进线1，S2接电流线圈的出线3；B相、C相类似。 2 . 母线必须从互感器的P1端穿入，P2端穿出。 3 . 为了安全起见，互感器S2端必须接地，且必须用2.5平方以上的铜线。4. 11号端子和4、5端子必须为同一相；12号端子和6、7端子必须为同一相；13号端子和8、9端子必须为同一相5. 无功表必须要接电源，即220V
