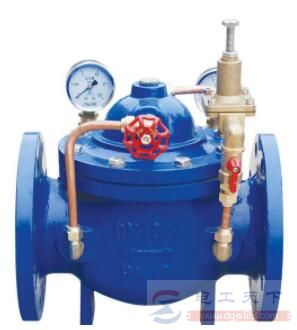

先导式减压阀是什么装置

内部先导式减压阀当减压阀的输出压力较高或通径较大时，用调压弹簧直接调压，那么弹簧刚度过大，流量变化时，输出压力波动较大，阀的结构尺寸就会增大。

为了克服这些缺点，可以采用先导式减压阀。先导式减压阀的工作原理与直动式的基本相同，先导式减压阀所用的调压气体，由小型的直动式减压阀供给。如果把小型直动式减压阀装在阀体内部，则为内部先导式减压阀；如果把小型直动式减压阀装在主阀体外部，则为外部先导式减压阀。

与直动式减压阀相比，增加了由喷嘴4、挡板3、固定节流孔9及气室B所组成的喷嘴挡板放大环节。当喷嘴与挡板之间的距离发生微小变化时，使B室中的压力发生更明显的变化，引起膜片10有较大的位移，去控制阀芯6的上下移动，使进气阀口8开大或关小、提高了对阀芯控制的灵敏度，即提高了稳压精度。在主阀体外部还有一个小型直动式减压阀，它负责控制主阀。
