同步电机的四种励磁方式
|

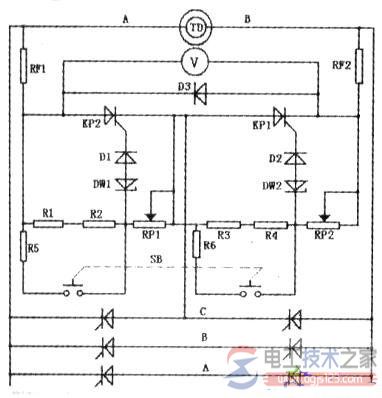

有关同步电机的四种励磁方式,包括直流发电机励磁,交流发电机励磁,晶闸管励磁与三次谐波励磁,同步电机不同励磁方式的特点说明。 1、直流发电机励磁 一台较小的直流并励发电机和同步电机装在同一轴上,直流发电机发出的电供同步电机励磁. 2、交流发电机励磁 一台较小的交流发电机和同步电机同轴,为旋转电枢式结构,发出的交流电经整流后供给同步电机励磁。 因整流装置与电枢同轴,故励磁电流可直接送到同步电机的励磁绕组,从而省去集电环导电装置,成为无刷励磁。 3、晶闸管励磁 将交流电用晶闸管整流后供同步电机励磁.其输出电压调整方便。电工技术之家 4、三次谐波励磁 在定子槽中,专门装一套三次谐波绕组,切割气隙滋场的三次谐波,产生3倍基频的电动势,整流后供同步电机励磁。 利用三次谐波磁通,节约了能量,使效率提高,而且有自动稳压作用。 什么是电机励磁方式 旋转电机中产生磁场的方式。 现代电机大都以电磁感应为基础,在电机中都需要有磁场。这个磁场可以由永久磁铁产生,也可以利用电磁铁在线圈中通电流来产生。 电机中专门为产生磁场而设置的线圈组称为励磁绕组。 由于受永磁材料性能的限制,利用永久磁铁建立的磁场比较弱,它主要用于小容量电机。 随着新型永磁材料的出现,特别是高磁能积的稀土材料如稀土钴、钕铁硼的出现,容量达百千瓦级的永磁电机已开始研制。 同步电动机的励磁方式 按照所采用的整流装置,励磁系统可分为以下几类。 1、直流发电机励磁系统 2、静止整流器励磁系统 3、旋转整流器励磁系统 同步电动机励磁装置的工作原理 1.灭磁电路 同步电动机启动时励磁绕组既不能开路,也不能短路。 开路将使励磁绕组感应过电压.从而破坏其绝缘:短路将使励磁绕组流过较大的电流。 为避免励磁绕组在启动时遭受较高电压或较大电流的侵害,应在启动时使励磁绕组串联适当阻值的灭磁电阻并形成闭合回路,这个闭合回路可使励磁绕组的摩应电压不至于过高,流过的电流不至于过大。 同步电动机投入励磁后.灭磁电阻自动退出.为了实现这一电路效果,在励磁回路中加入了灭磁环节。具图中v是励磁电压表,KP1和KP2是灭磁晶闸管(文字符号沿用励磁装置标注)。同步电动机通电启动后至投入励磁前的一段时间内.励磁装置不向三相全控桥上的晶闸管发送触发信号.三相全控桥的晶闸管处于阻断状态,无直流电输出。 同步电动机启动时,转子励磁绕组感应交变电压,当该感应电压在励磁绕组B端为正的半个周期时,二极管D3导通,感应电压经RF2、D3、RF1形成回路。 由于放电电阻RF1和RF2阻值较小,所以感应电压经该回路放电后已经很小,同样由于放电电阻RF1和RF2的纯在,励磁绕组中的电流被限制在较安全的数值范围以内。 当感应电压在励磁绕组A端为正(见下图)的半个周期时,二极管D3截止。该半个周期刚开始时感应电压幅值较小,达不到晶闸管KPI和KP2的导通电压,感应电流通过电阻RF1、R1、R2、电位器RP1和电阻R3、R4、电位器RP2、电阻RF2等元件形成回路。 由于该回路电阻值较大,是转子励磁绕组直流电阻的数干倍,所以相当于在开路状态启动,感应电压急剧上升.当感应电压达到一定值后,稳压管DW1和DW2击穿导通(击穿DWl的是电位器RP1上的电压降,之后经二极管D1向晶闸管KP2提供触发电流,晶闸管KP2随之导通:稳压管DW2击穿与晶闸管KP1导通的机理与此类似).晶闸管KP2与KPI导通,励磁绕组的感应电压经过晶闸管KP2和KP1.与放电电阻RF1和RF2构成一个阻值较小的放电回路放电。直到这半个周期结束时.晶闸管KP1和KP2由于电压过零而自行关断。 |
