电动机控制：热继电器工作原理与选择标准

有关电动机控制中热继电器的工作原理、热继电器的功能、热继电器的选择标准，及其原理结构图、热继电器的控制图及符号含义，需要的朋友参考下。

电动机控制：热继电器

电动机常用的普通保护电器：热继电器，俗称热耦。

工作原理：热继电器是利用电流的热效应原理来切断电路以保护电器的设备。发热元件接入电机主电路，若长时间过载，双金属片被烤热。因双金属片的下层膨胀系数大，使其向上弯曲，扣板被弹簧拉回，常闭触头断开。

功能：主要用于过载保护。注意与熔断器的配合。

选择：Ier≥Ied。

Ier：热继电器热元件的额定电流。

Ied：电动机的额定电流。

热继电器的定值一般以电动机额定电流的1.1~1.15倍为宜，普通热继电器外形图。

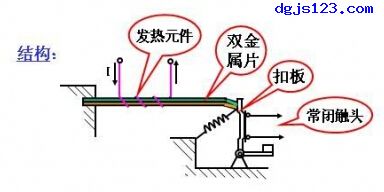

原理结构图：

控制图中符号及含义

1、发热元件——串接在主电路中

2、常闭触点——串接在控制回路中
