直流无刷电机驱动器内部状态指示灯的表示内容

直流无刷电机驱动器内部状态指示灯的表示内容如下：

1、弱信号控制部分正常工作约为秒/次。

2、慢闪2次无刷电机电路处于刹车状态。

3、慢闪3次康铜到LM358有参数不对或有开路情况。

4、慢闪4次上桥到驱动到输出MOS有故障。

5、慢闪5次下桥到驱动到输出MOS有故障。

6、慢闪6次60度120度选择与电机霍尔相序连接不对。

7、慢闪7次无刷电机运行中电流过大保护，康铜过长或短路检测的基准电平偏底。

8、慢闪8次欠压状态。

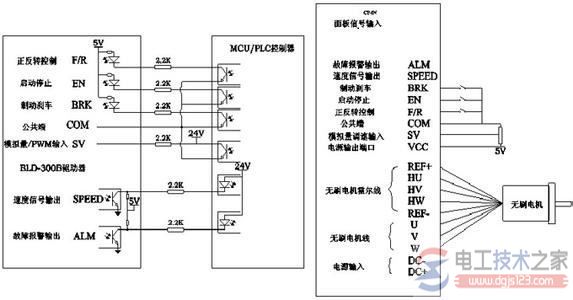

直流无刷电机驱动器电路图用户在观察直流无刷电机指示灯的时候，要分析清楚是以上哪种指示灯的状态，好对症下药。
