220V单相电机正反转的实物接线图

在没有三相电的情况下，只能使用单相电机来工作，单项电机分运行电容电机、启动电容电机和不要电容的罩极电机，主轴转向一般是正转。不同的单相电机有不同的接线方式，但其原理都是一样的，一般只要了解一种单相电机正反转接线图，就可以接其它类型的单相电机，以下是单相电机正反转接线图的3种接法，供大家学习。

220V单相电机正反转的接线图

第一种：单相电机的启动绕组串接有适合的电容，通过移相电容使定子的两绕组获得相差90度的两个旋转磁场而自动旋转起来。

第二种：在需要改变电机的转向时，可以在电机绕组引出线的接点上、找出启动绕组，把先前的串接电容的一端与原来接公用点的另一端线对调、连接，即可达到改变转向的目的。

第三种：假如电机主、副绕组一样，把原来接电容器的电源线通过一个双控开关，与电机电容的两端线连接，操作开关改变电源接入电容的方向，即可随意控制电机的转向。

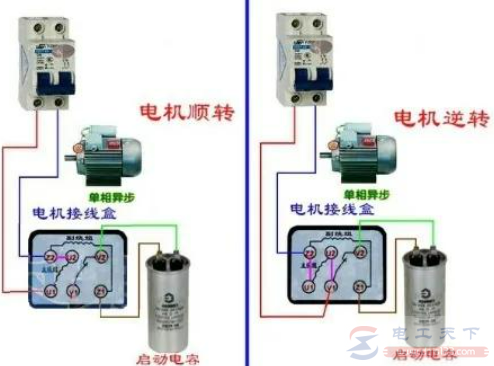

单相电机正反转接线图（实物接线图）如下：

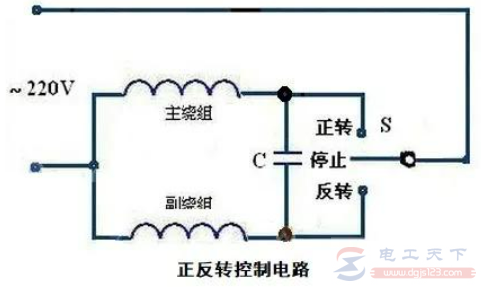

以上是单相电机正反转接线图的实物图，下面为原理图：

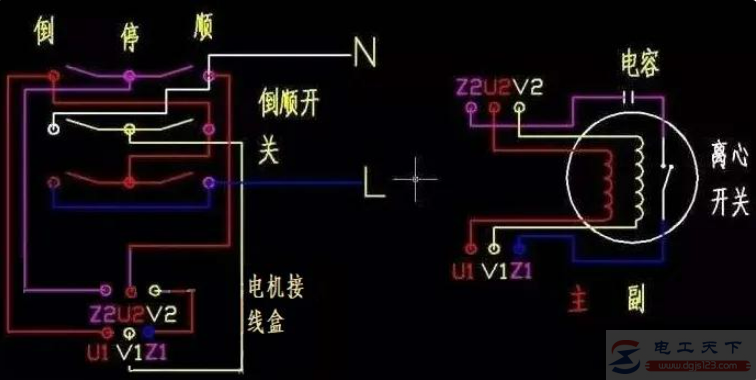

通过正反转原理图可知，只要改变单相电机电容两端的接线方式，就可以改变电机的转向。为了方便控制转向，可以在电路内加一个倒顺开关，如下图：
