倒顺开关怎么用，倒顺开关接线与原理图看一看

倒顺开关主要控制电机的正反转，可以控制三相电机和单相电机，三相电机实现正反转，主要靠改变三相电源相序来实现。三相电源的任意两相电源对调即可实现反转，单相电机的公共端是变化的，主要由主绕组两端与固定的副绕组一端交替组成公共端，达到正反转控制目的。

倒顺开关的使用方法

如下图：

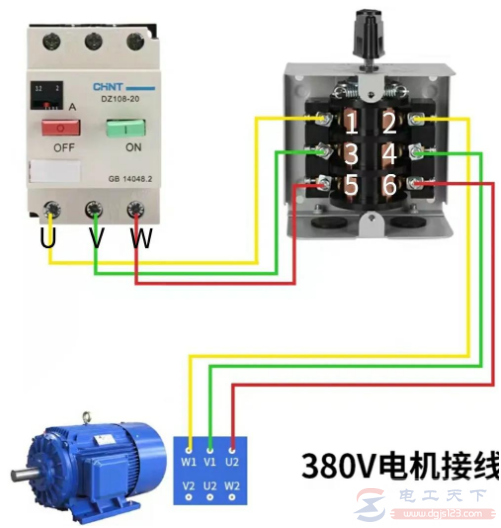

图1：倒顺开关接线

1、3、5接输入380V电源，2、4、6接电机线。

1、当倒顺开关的档位在停止上，1、3、5与2、4、6不导通，电机停止。

2、当倒顺开关向左旋转45度时，正转。1、2导通，3、4导通，5、6导通，输出电源相序为U、V、W，电机正转。

3、当倒顺开关向右旋转45度时，反转。1、2导通，3、6导通，5、4导通，输出电源相序为U、W、V，电机反转。

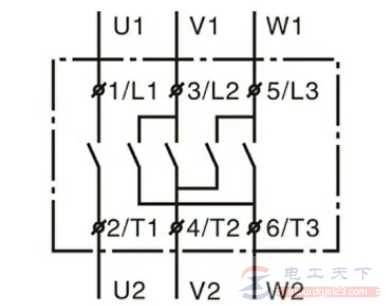

图2：倒顺开关原理图

倒顺开关不管是正转档位，还是反转档位，1、2都是导通的，正转3、4之间5、6之间导通，反转3、6之间5、4之间导通，倒顺开关实现换相功能，对三相电机进行正反转控制。

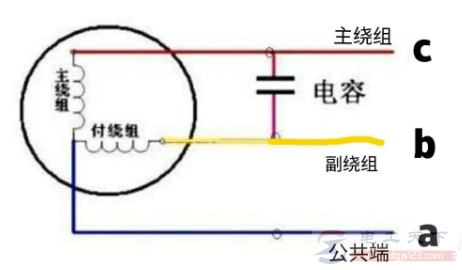

图3：单相电机线圈

单相电机有两组线圈，一副主绕组，一副副绕组。主绕组与副绕组一端连接在一起接出一根公共端。主绕组与副绕组另一端与电容并联。

单相电机引出三根线头，a、b、c三根。给a、c两线通入220V电压，单相电机正转。给a、b两线通入220V电压，单相电机反转。

有正、反转功能的单相电机，主绕组与副绕组功率一样。

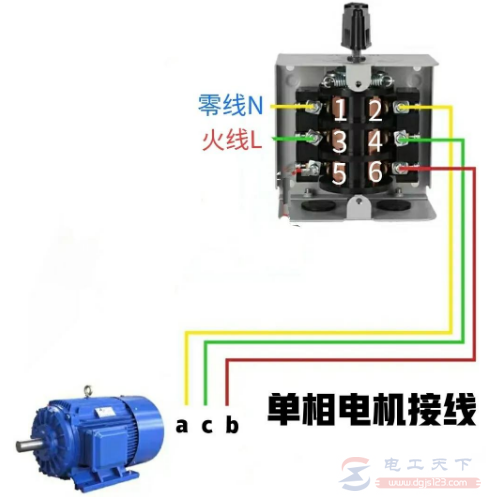

图4：单相电机接线

1、3接入220V电源，5号端子不接，2、4、6接电机引出线a、c、b。

当倒顺开关向左旋转45度时，正转。1、2导通，3、4导通。单相电机主绕组a、c通入220V电源，单相电机正转。

当倒顺开关向右旋转45度时，反转。1、2导通，3、6导通。单相电机副绕组a、b通入220V电源，单相电机反转。

单相电机引出三根线头不确定哪一根为公共端时，使用万用表电阻档测量单相电机a、b、c三根线头，两两相测，测量的阻值结果为一大两小。测量阻值最大的两根线头为b、c两线，剩下一根为公共端a线。
