电动机绝缘检测与空载电流检测方法

在平时对电动机的测量工作中，少不了与电机绝缘和空载电流打交道，电动机的绝缘检测包括绕阻阻值检测、单相电机阻值和三相电机阻值的检测等，一般用钳形表测量电动机的空载电流大小。

电动机绝缘与空载电流检测法

1、电机绝缘检测

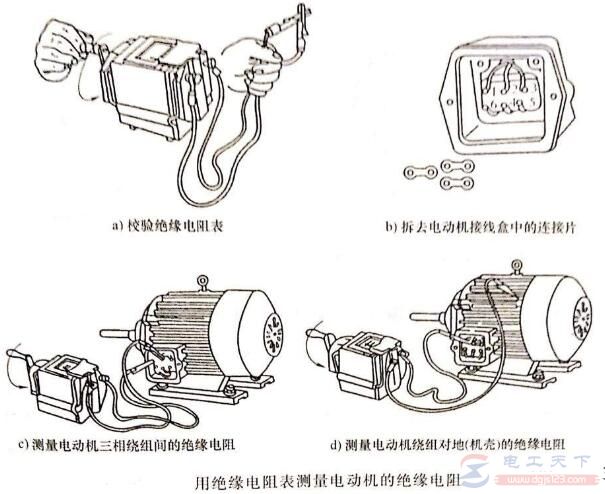

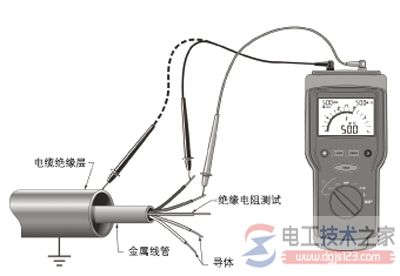

使用绝缘电阻表（摇表）检测电动机外壳与绕阻阻值，判断是否存在对外壳短路的漏电情况。通过检测绕阻之间的阻值，以判断是否有绕阻间短路现象。

（1）绕阻阻值检测：可以用万用表进行初略检测判断绕阻有无短路、断路故障。

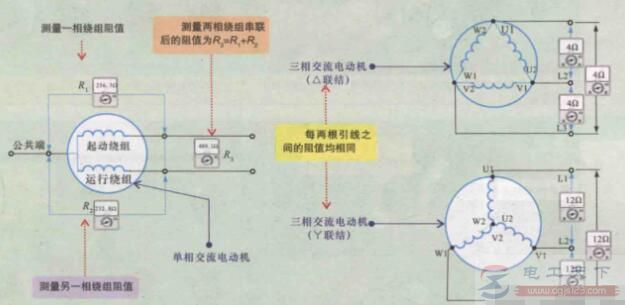

（2）单相电机阻值：公共端、主、副绕阻两两测量阻值，其中两个数字之和等于第三个阻值为正常，也就是（R1=R2 R3）。如果任意一阻值为无穷大，则说明有断路情况。

（3）三相电机阻值：三条引线两两测量，其阻值应均相等，也就是R1=R2=R3时为正常。

2、空载电流检测

使用钳形表测量电动机的空载电流大小，一般空载电流为额定电流的40%~55%。空载电流过大的常见原因包括电动机内部铁芯不良，转子与定子间隙过大，线圈匝数过少，绕组连接错误等。
