一例电动机按钮互锁的正反转控制电路图

按钮互锁的正反转控制电路动作原理，与接触器互锁的电击正反转控制电路原理很相似，其控制电路如下图：

按钮互锁的正反转控制电路图" width="533" height="537" />

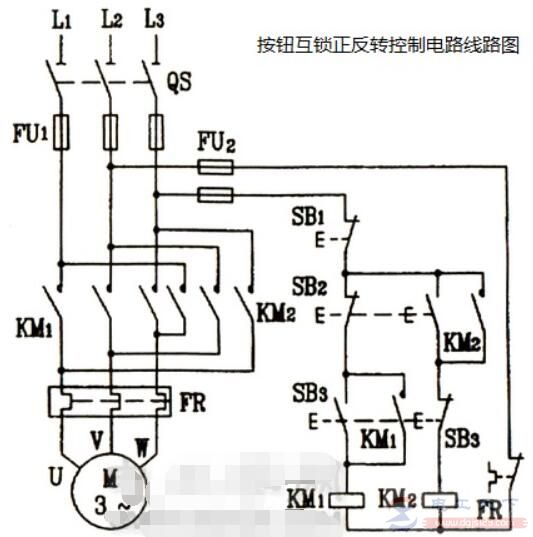

图1：按钮互锁实现电击正反转控制电路线路图

其工作原理及过程为：

1、由于采用了复合按钮，当按下反转按钮SB3时，接在正转控制电路中的SB2常团触头先断开，正转接触器KM1线圈断电，KM1主触头断开，电动机M断电；

2、然后，反转按钮SB2的常开触头鬲合，使反转接触器KM2的线圈获电，KM2主触头闭合，电动机反转。不仅保证正反转接触器KMI和KM2不会同时接通电源，还能做到不按停止按钮SB1而直接按反转按钮SB2进行反转启动。同理，由反转按钮转换成正转运行的情况，只要直接按正转按钮就行。

这种电机正反转电路操作方便，但也比较产生短路故障。如果正转接触器主触头发生故障，熔焊分断不开时，如果按反转按钮进行切换，就会产生短路故障。
