一例电机多地控制的电路图

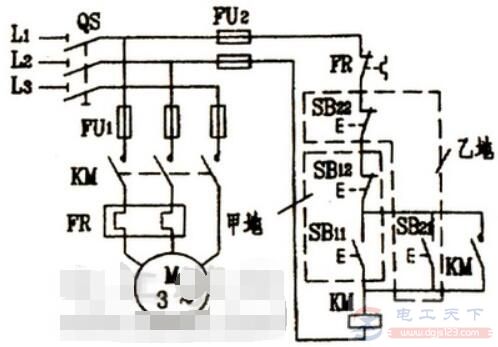

在两地或多地控制同一台电动机的控制方式，称为电动机的多地控制，电机多地控制的电路图是什么样的，如下图所示：

以上为两地控制的控制线路，其中SB11、SB12为安装在甲地的启动按钮和停止按钮；SB21、SB22为安装在乙地的启动按钮和停止按钮。

该电机控制线路的特点是：

1、两地的启动按钮SB11、SB21要并联接在一起；停止按钮 SB12、SB22要串联接在一起。可以分别在甲、乙两 地启、停同一台电动机，达到操作方便之目的。
