电动机连续与点动混合控制线路的工作过程图解

在电动机的常见控制电路中，连续与点动混合控制线路是一种既可进行点动控制，又能实现连续运行控制的电动机控制线路。有多种方式可以实现连续与点动混合控制，以下是最常见的连续与点动混合控制线路。

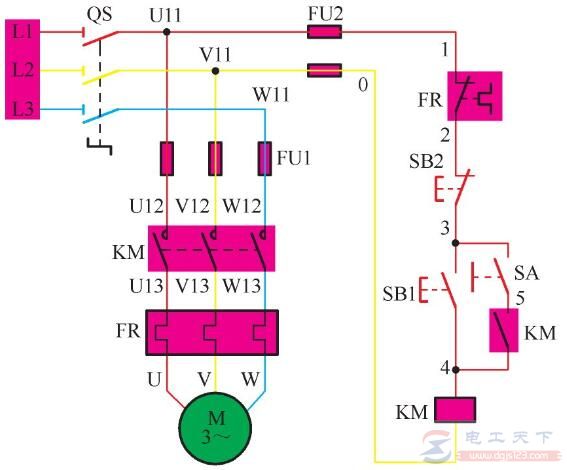

如下图所示：

由上图可知，该线路是在带过载保护的自锁正转控制线路的自锁电路中串接一个手动开关SA而成，线路工作在点动方式还是连续方式，由手动开关SA来决定。

当手动开关SA断开时，线路工作在点动控制方式的工作过程：
