22KW三相电机星三角降压启动用多大的接触器和热继电器

问题：22KW三相电机采用星三角降压方式启动，需要选用多大的接触器和热继电器？

回答：

如题主所述，22kw三相电动机采用星三角启动方式，接触器和热继电器应选多大合适？

三相异步电动机启动时的电流是满载电流的5-7倍，22kw电机的瞬时启动电流最高可达3000A，如不实施降压启动，如此高的电流对操作人员是很危险的，对电网的冲击也非常严重。

机星三角降压启动用多大的接触器和热继电器" width="598" height="606" />

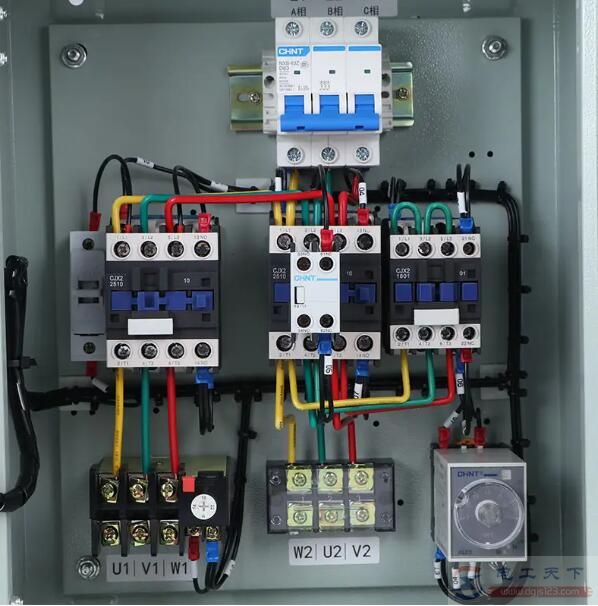

参考图：星三角降压启动接线

星三角启动器应该选多大功率的交流接触器，以及多少安的热继电器？

个人认为：交流接触器应按22kw电机的启动电流5倍来选择，(44Ax5=220A)可选250A-300A的接触器，必须要选国标购买。

选择热继电器与选择接触器不同，最大电流不可超过电机的额定电流，也就是22kw电机所配的热继电器最大电流不能超过44A。如果继电器是60A可调节至40A为最佳，因为电机不可能达到满载。

在选择热继电器时，不能超过被拖动功率的最大工作电流，否则就会失去保护电器设备的作用。
