电机星三角降压启动六根线怎么接线

电机星三角降压启动六根线接线注意事项

1、在接线时先将电机定子接线柱上的三个连接片拆掉，如果没有拆连接片，一启动就短路放炮，星形接法接触器和角形接法接触器就是用来代替这三个连接片的。

2、星三角降压启动的电机必须是角形接法的电机，星形接法电机无法用形星三角降压启动。星形接法电机每相绕组额定电压是220V，角形接法电机每相绕组额定电压是380V。星三角降压启动，在启动时是星形接法，这时电机每相绕组承受的是220V电压，切换为角形连接后每相绕组承受的电压变为380V。

本身就是角形接法的电机，绕组额定电压是380V，先让它承受220V，也没有问题。但本身是星形接法的电机，绕组额定电压是220V，让它承受380V电压，就会烧毁了。当然，星形接法电机一般功率都比较小，用不着什么星三角降压启动。

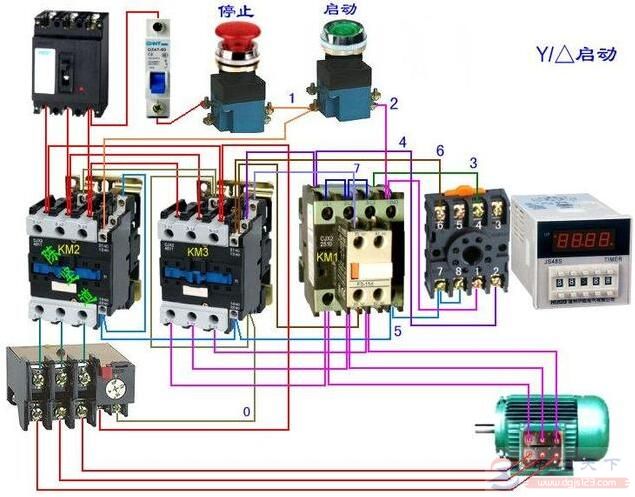

参考图：
