电机绕线圈的步骤有哪些

请问电机绕线圈的步骤有哪些，绕制电机线圈需要经过哪些步骤，对于初学者来说可能比较麻烦，必须有电机绕线圈的实操经验后，才能掌握清楚，下面就来了解下吧。

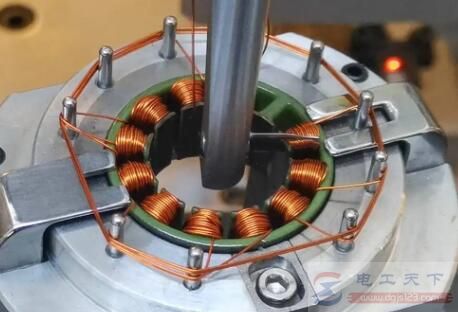

电机绕线圈的步骤

电机的种类很多，各电机线圈的绕制方法各不相同，有的小电机如同鸡蛋大小，大电机的铁芯内腔直径就有七八十公分，修理人员可以在电机铁芯内进行修理工作。

不同电机大小差距很大，线圈绕制步骤也不相同。如手电钻转子的修理，只需要了解线径、匝数、节距处理好槽间绝缘，可以直接手绕，而单相及三相异步电机或大型电机的绕线步骤比较多。

下面以单相和三相小功率电机为例，介绍电机线圈绕制的基本步骤。

单相220V电机定子糟数多为24糟，磁极多为2极、4极，主次绕多为同心式，而三相异步电机槽数：18、24、30、36等，：绕组形式为：单层同心、单鏈、单层交叉、单双层混合、及双层绕组…等绕组形式。

不论什么样的电机线圈绕组，其步骤如下：

第一步：知道绕组形式是单层同心、单链、单交、及节距等数据。以便掌握线圈尺寸。掌握尺寸后在线模板上定型。

第二步：查清楚匝数、并联根数、并联导线直径、串联线圈数、电机极数、及绕组并联支路等。

第三步：反复试验线圈模型尺寸的大小，大了线圈将会出唇碰电机端盖，造成接地故障，小则不易下线，只有不大不小方可适宜。

补充：绕线时注意每次绕线之后，绕线机的计数器应归零。绕好的线圈没有从模板上拆除之前，应使用白布带把每把线圈扎好，以免乱线。
