三相交流电动机绕组的裁剪技术

三相交流电机绕组散绕线圈的槽绝缘、相间绝缘和层间绝缘，一般E级绝缘时采用6520聚酯薄膜青壳纸复合箔（俗称DMD）。

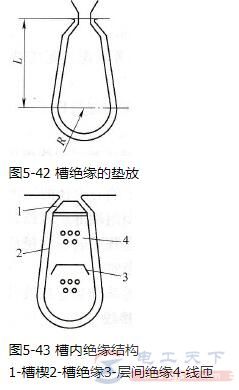

槽绝缘用来垫放在铁心槽内，其两边均需高出槽口以便于线圈无损伤嵌入，如图5-42所示。

绕组的裁剪技术" width="239" height="390" />

为了保证绕组可靠的介电强度，槽绝缘应伸出铁心两端一定的长度，槽绝缘伸出铁心的长度应视电机功率的大小而不同，功率大的电机其槽绝缘伸出的长度可以略长。
