直流调速器维修电压的正确检测方法
时间:2022-11-24来源:佚名
|

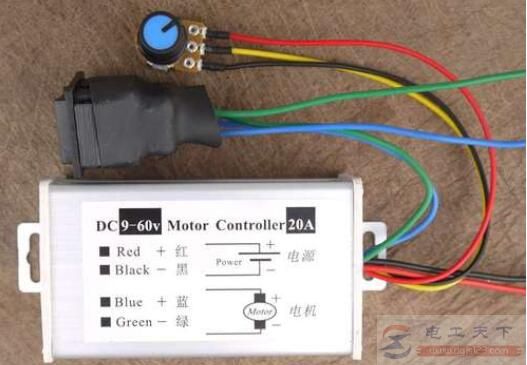

直流调速器维修电压的检测方法,具体参考如下: 同步输入电压为交流50Hz正弦波电压,经R5、R6限流(限幅)、P2整流,变为100Hz的脉动直流,由于U1输入侧二极管的削波作用,实际在a点(U1的1、2脚之间)形成一个梯形波电压,其梯形波谷底对应电网过零点。该电压的峰值即为U1输入侧二极管的正向压降,约为1.2V左右。 因电网过零点时间极短,但加上U1输入侧发光二极管的门坎电压和P2的正向压降的限制,将梯形波的低电平时间有所“展宽”,可估算U1的1、2脚之间电值比1.2V稍低,应为直流1V左右; U1输入侧二极管大部分时间处于正向电压作用下,输出侧三极管也大部分时间处于导通状态下,只在电网过零点时,有一个瞬间截止过程,因而B点波形电压峰值为电源电压 9V(U1截止瞬间),最低电压为0V(忽略U1内部三极管的饱和导通压降),波形接近矩形波,但可能有一定的上升斜率。
|
