直流调速器电位器三根线的接线方法

在直流调速器中电位器三根线怎么接线，具体接线方法如下：

①、②为调节器电源 220V，①为相线（火线）必须接至接触器下端（避免停电又来电时瞬间电压把调节器击坏）。

② 为零线。③、④接至电机前端励磁绕组 F1、F2。⑤、⑥、⑦接至电机前端测速发电机上 U、V、W。先检测接线是不是良好，确认后起动电机，进而接通调节器电源，指示灯亮旋动调速旋钮， 此时转速表上读数逐渐升高，根据要转速稳定下来。

关机时，先把调速旋钮调回零位，关掉调节器电源（要注意：必须关掉电源，以免损坏），进而关掉电机。调整与试运转转速表指示值校正。顺时针方向运转给定电位器RP1于任意位置，用机械转速或其它 仪表检测调速电机的实际转速，如果实际转速与转速表指示值不一致，调速校表电位器RP3。

顺时针方向运转给定电位器 RP1 至最大，调节反馈电位器 RP2，使转速电机铭牌所标上 限转速一致（大多数 1200 转/分~1320 转/分）。

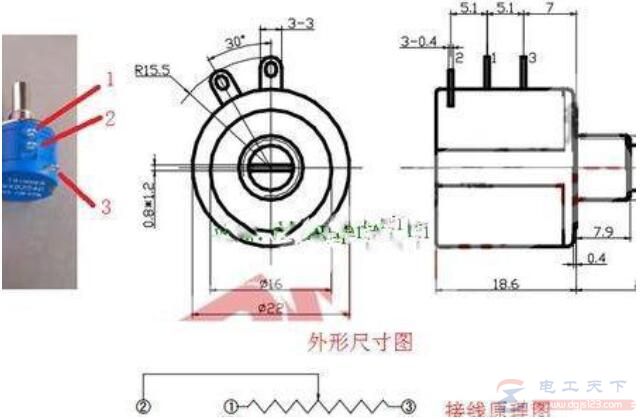

1、电位器（或微调电阻等等）常规引脚（仅举例有3个引脚的电位器），两头的电阻值是固定的，中间引脚对任何一端引脚的电阻值是可变的。

2、等效于从中间引脚起把电位器分成两个串联的电阻，串联总阻值是固定的。
