倒顺开关控制单相电机正反转的方法

倒顺开关有好几种，不同品牌的倒顺开关略有不同，在用倒顺开关控制单相电机正反转时，必须先弄清楚各个接线端子，在手柄打到不同位置时处于接通还是断开状态，下面来了解下。

倒顺开关控制单相电机正反转

单相电机也有很多种接法，接线盒内接线柱数量多少不一，在对其接线时并不简单，稍微粗心大意就可能会烧电机。要求接线之前，先看清楚再动手。以下分享几个常用电路图，供大家参考。

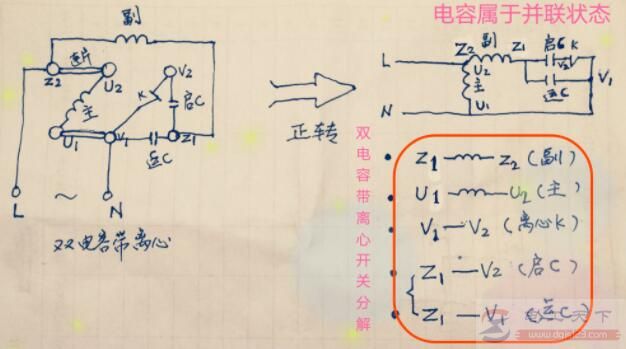

把电机内部组件进行分解，六接线柱，双值电容单相电机。

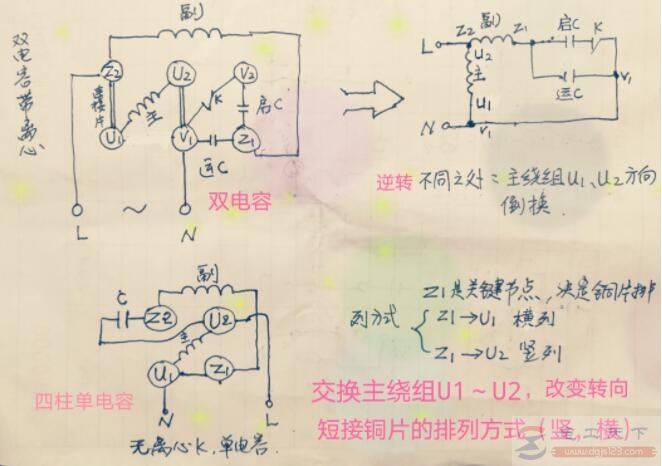

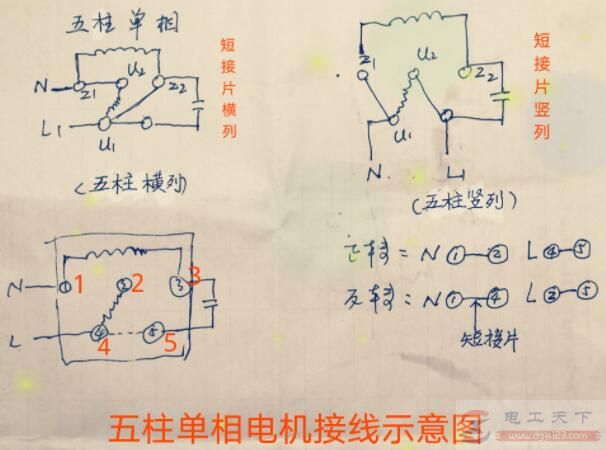

一个四接线柱的和五柱的单电容电机，分布基本如图。单相电机中的铜片短接片，分竖着排列和横着排列，就是主绕组进电源的方向不同，决定了电机的正反转。

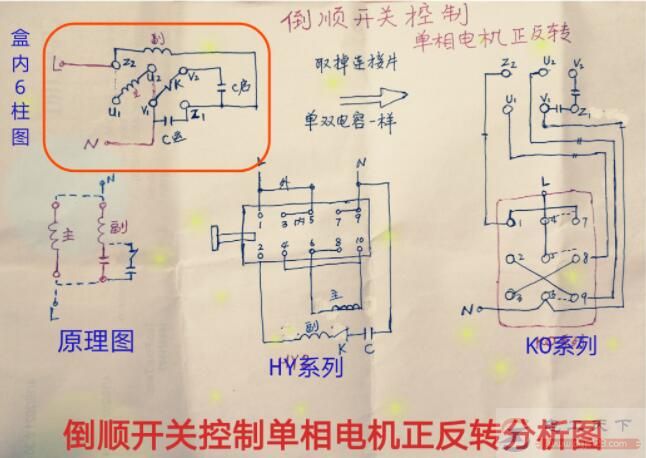

这是两类常用倒顺开关，去控制单相电机正反转的接线图。倒顺开关内部大都已经接好了短接片，拿过来直接用就行，但外部有需要自己跳接的部分。

这里简单分析一路，以KO系列正转为例，电路走向为：L火线分两路→4→7→1→Z2→Z1→V1→6→N，L火线另一路→5→8→U1→U2→9→N。
