带热继电器保护的电动机控制电气原理图

如果电路中没有过载保护装置，当电动机出现过载时，就会容易烧坏。下图电路是一款带有过载保护的电动机控制的电气原理图，这是应用最广泛也是最基础的经典电动机的电气原理图。

电路中以热继电器作保护装置，发热元件串联在电动机电路中，其常闭触点串联在接触器的线圈电路中。

保护的电动机控制电气原理图" width="387" height="397" />

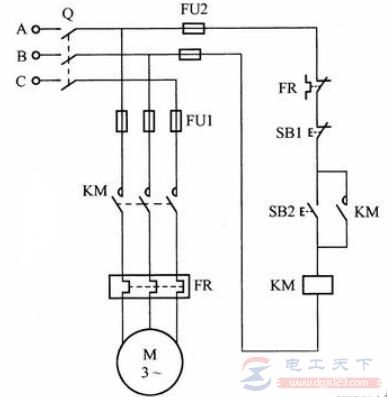

图1：带热保护的电动机单向转动控制电路接线图

电动机在运行中由于过载导致电流增大时，热继电器的发热元件产生的热量，使检测元件受热弯曲，热继电器的常闭触点断开，断开电动机的控制回路的电源。
