快速区分星形接法和角形接法(电工必备)

有关电动机的星形接法和角形接法，对初学者来说并不是太好理解，下面以一种通俗易懂的方式带你了解星形接法和角形接法，好好学习下，其实并不难，下面具体来看下。

一、星形接法

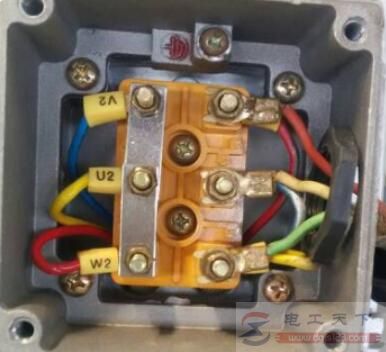

图：星形实物接线图

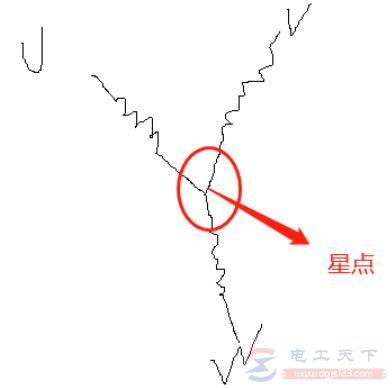

尾端相连成为公共点，这个点叫做星点或者中性点，又是一个“Y”形。

口诀：尾尾相连，首端接电源。

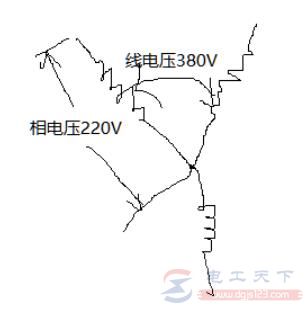

1、相电压和线电压

阻值要三相平衡，中间的星点电压为0V。

线电压：连接的三根电源线U,V,W任意，任意两根之间的电压是380V。

相电压：单根绕组两端的电压为220V即每个负载所承载的电压。

线电压= √3相电压-----1.732*220=380

2、相电流和线电流

线电流：连接的三根电源线，每一根所经过的电流叫线电流。

相电流：经过单相绕组的电流叫相电流。

星形接法中，线电流=相电流，都在一个回路上。

二、角形接法

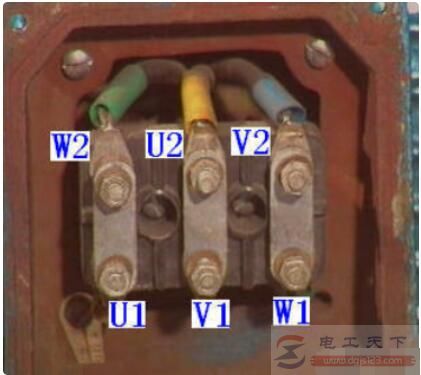

图：角形实物接线图

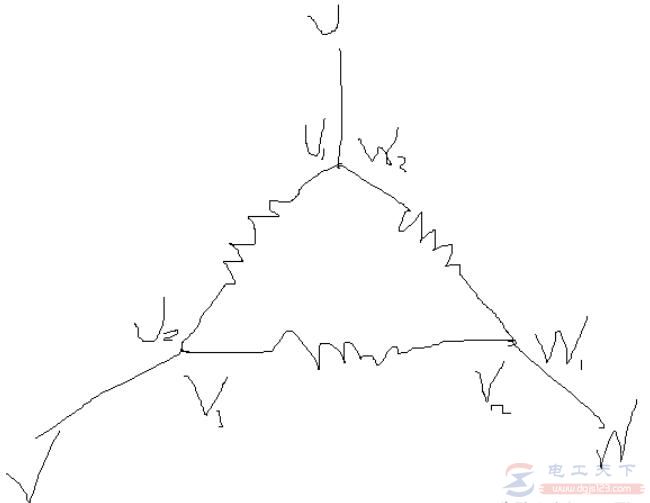

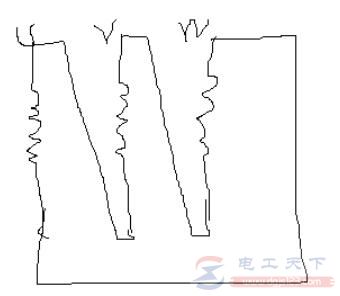

首尾相连“三角”

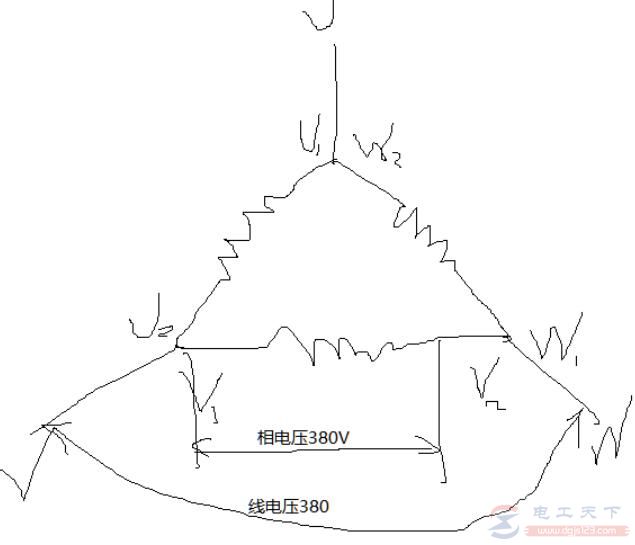

1、相电压和线电压

线电压：连接的三根电源线U,V,W任意，任意两根之间的电压是380V。

相电压：单根绕组两端的电压为380V即每个负载所承载的电压。

线电压= 相电压-----380v

2、相电流和线电流

1）线电流：连接的三根电源线，每一根所经过的电流叫线电流。

2）相电流：经过单相绕组的电流叫相电流。

角形接法中，线电流=√3相电流。

口诀：首尾相连。
