无旁路软启动器接线图及二种无旁路软启动器的特点

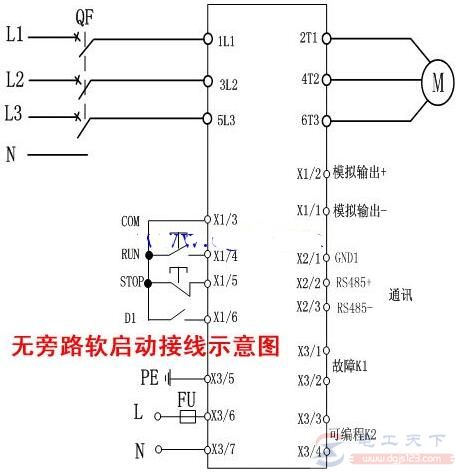

无旁路软启动器接线示意图

无旁路软启动器主要分为两种，一种是在线式的软启动器，一种是内置旁路接触器式的软启动器，这两种软启动器各有千秋，技术各有所长，但其接线原理图是一样的，二者都不需要外接交流接线器。

如下图所示：

1、在线式的软启动器

电机通过软启动器启动起来后，运行电流仍然通过晶闸管。旁路型的软启动器电机启动完成后，旁路接触器会吸合，电机长时间运行的电流不从软启动器中通过，可以很好地保护软启动器，可以使其使用寿命得到有效延长，更加耐用。

在线式的软启动器，在电机的启动过程完成后，它不切换了，电流还在里面通过。从这一可知其使用的晶闸管必须做到电损耗更少，温升更小，才能确可长时间运行。

因此，在线式的无旁路软启动器使用的晶闸管价格会更高，如果晶闸管稍有点质量瑕疵，那么软启动器产品质量就不能得到保证，这是在线式软启动器的主要问题所在。

2、内置旁路软启动器

内置旁路软启动器和普通的软启动器的工作原理一样，只是安装在外面的交流接触器通过某种巧妙的方法放进了软启动器中，在用户看来就是一种内置旁路接触器的软启动器。

但是，这个内置的接触器究竟使用了哪种类型的接触器，以及哪个厂家生产的接触器，就不得而知了。

只要软启动器中使用的元件质量可靠，没有偷工减料的行为，那么该内置旁路软启动器的质量就能得到保证，否则质量必定堪忧。
