绕组式异步电机用变频器调速的方法

有关异步电动机的使用方法，绕组式异步电机用变频器进行调速，介绍了绕组式异步电机的特点，绕组式异步电机不仅有定子绕组，还有转子绕组，绕组式异步电机使用变频器调速时，转子绕组已无外接调速电阻的必要。

1、绕组式异步电机的特点

绕组式异步电机和鼠笼式异步电机的区别在于：绕组式异步电机不仅有定子绕组，还有转子绕组。

其转子绕组为一组星形连续的三相绕组，三相绕组的端点分别与三个集电环相连，通过集电环与电刷和外部的电阻相连（起动和调速用），如下图1：

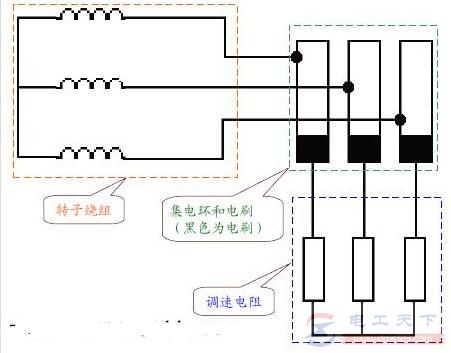

图1：绕组式异步电机转子连线图

2、注意事项

绕组式异步电机使用变频器调速时，转子绕组已无外接调速电阻的必要。
