电机软启动器的简单接线图

电动软启动器接线图

在三相电源与电机间串入三相联晶闸管，利用晶闸管移相控制的工作原理，改变晶闸管的触发角，启动时电机端电压随晶闸管的导通角从零逐渐上升，即可调节晶闸管调压电路的输出电压，电机转速逐渐增大，直至达到满足启动转矩的要求而结束启动过程。

软起动器的输出是一个平滑的升压过程（且可具有限流功能），直到晶闸管全导通，电机在额定电压下工作，此时旁路接触器接通（避免电机在运行中对电网形成谐波污染，延长晶闸管寿命），电机进入稳态运行状态。

在停车时，先切断旁路接触器，然后由软启动器内晶闸管导通角由大逐渐减小，使三相供电电压逐渐减小，电机转速由大逐渐减小到零，停车过程完成。

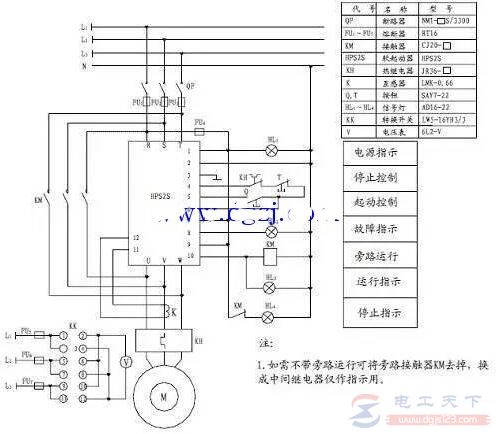

图1：软启动器接线图
