一例电动机正反转控制线路的原理图及工作过程

有关电动机正反转控制的电路图，一例简单的正反转控制电路，介绍了电路的工作原理图，整个正反转控制电路的工作过程，以及电气线路的特点，供大家学习。

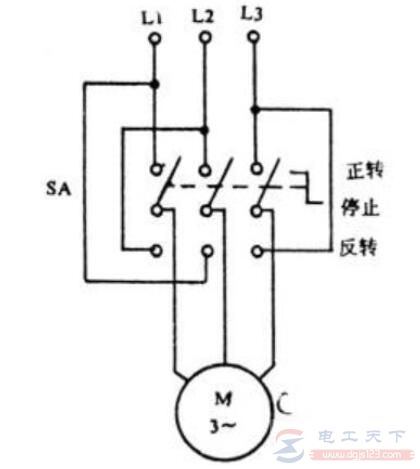

1、正反转原理图

2、电机正反转的工作过程

转换开关SA处在“正转”位置，电动机正转；转换开关SA处在“反转”位置，电动机的相序改变，电动机反转；转换开关SA处在“停止”位置，电源被切断，电动机停车。

电动机处于正转状态时，如果要使其反转，必须把手柄扳到“停止”位置，先使电动机停转，再把手柄扳至“反转”位置。如果直接由“正转”扳至“反转”，因电源突然反接，容易产生很大的冲击电流，烧坏转换开关和电动机定子绕组。
