一例电机正反转互锁控制的软硬件实现方法

有关电机正反转控制的电路，电动机实现正反转互锁控制有两种方法，一种是电气互锁，另一种是机械互锁，下面从软硬件两方面对保护的实施进行说明，一起来学习下。

用控制正向运行的接触器断开作为反向运行的接触器吸合的一个条件，或用电机反向运行的接触器断开作为正向运行的接触器吸合的一个条件就是互锁控制。

电动机实现正反转互锁控制有两种方法，一种是电气互锁，另一种是机械互锁。电气互锁是将正反转接触器的常闭触点串接进另一个接触器的控制线圈回路来实现，机械互锁是通过外部机械连杆保证两个接触器铁芯不会同时吸合。

三相电机通过简单换相即可实现旋转方向的改变，所以在实际应用中大多通过两个接触器实现正反转控制，但应注意两个接触器不能同时导通，否则就会引起短路故障。

因此，就需要通过必要的手段进行保护，大多系统实现plc控制，下面从软硬件两方面对保护的实施进行说明。

1、 硬件防护

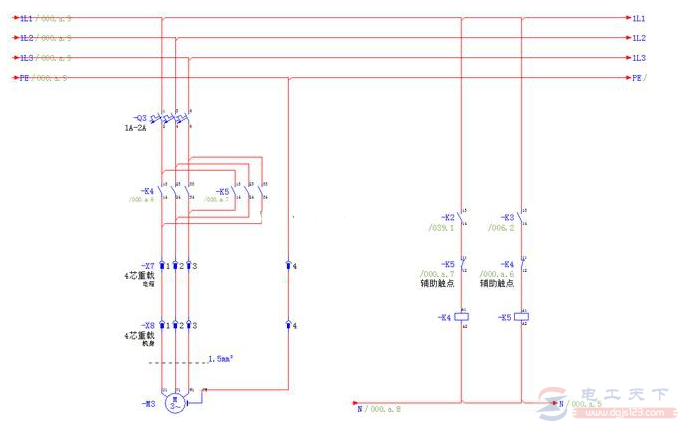

这是传统且常见的防护措施，以下是电气原理图：

器件K2和K3为24V继电器，K4和K5为交流接触器。K2和K3由PLC输出点控制吸合动作。K4和K5的常闭辅助触点分别串联接入对方的电路。
